Conhecendo Gráficos

Como apresentar ideias por meio de imagens simples e completas

Rafael de Acypreste

rafaeldeacyprestemr@gmail.com

Gráfico eficiente

Ao final, espero que sejamos capazes de:

• Identificar as informações apresentadas em gráficos
• Contar histórias com os dados (números) para determinado público
• Apresentar dados de forma eficiente

O que trataremos

• 13/01/2023

  • Razões para se ocupar com visualização de dados
  • Relações entre tabelas e gráficos
  • Elementos de um bom gráfico

• 27/01/2023

  • Análise da qualidade dos gráficos
  • Avaliar os erros mais comuns
  • Apresentar soluções para tais erros

Combate à cólera na Inglaterra

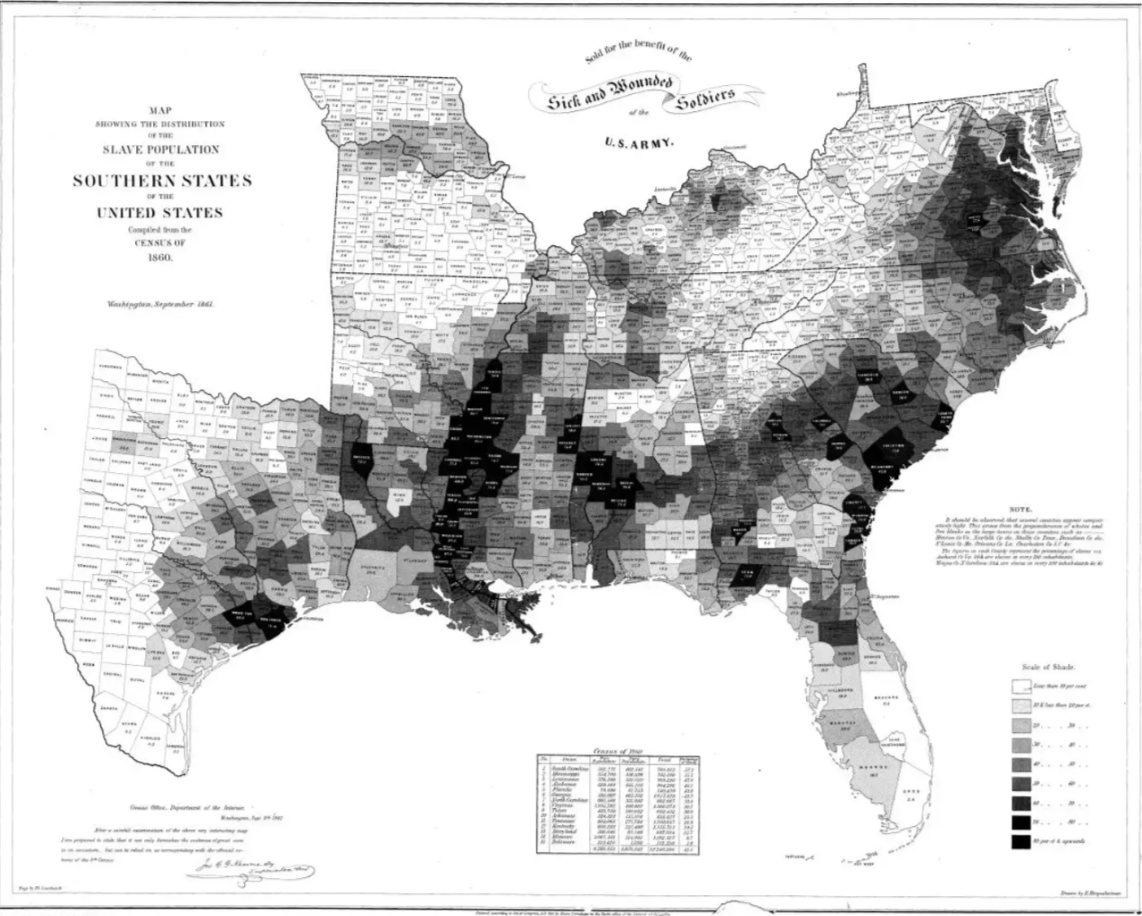

Escravidão nos EUA

Escravidão nos EUA

O que acham destes gráficos?

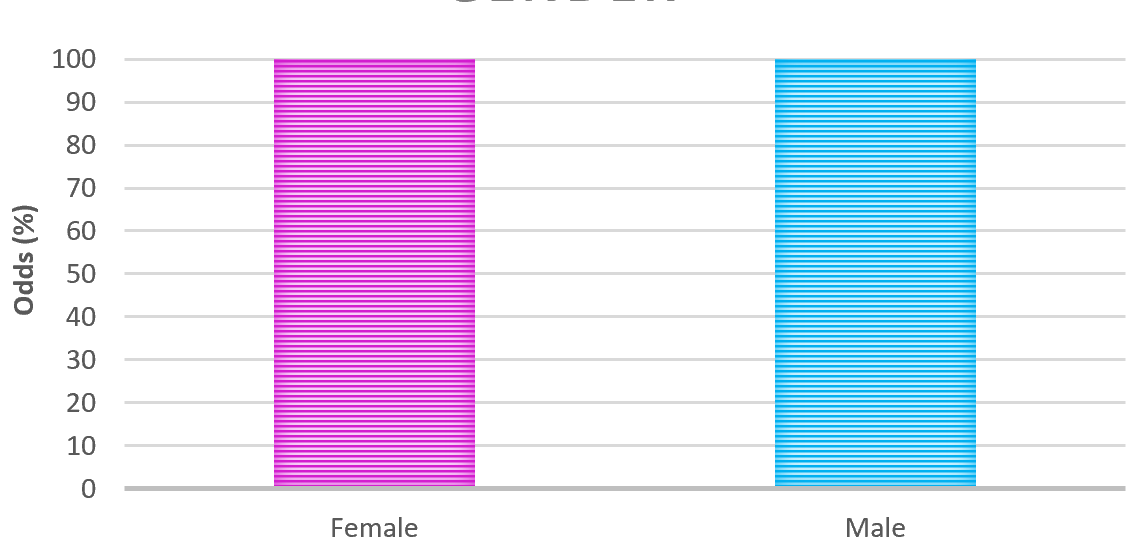

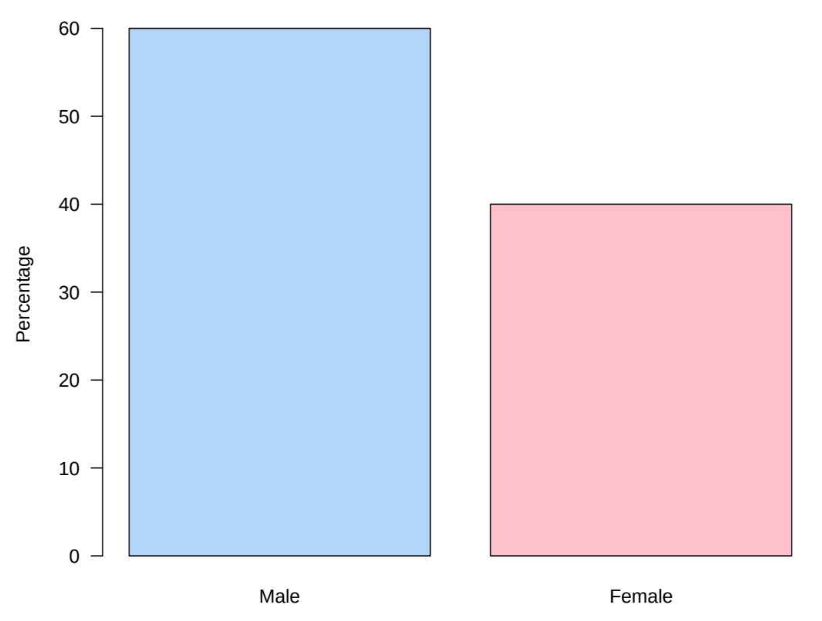

Probabilidade de morrer (por sexo)

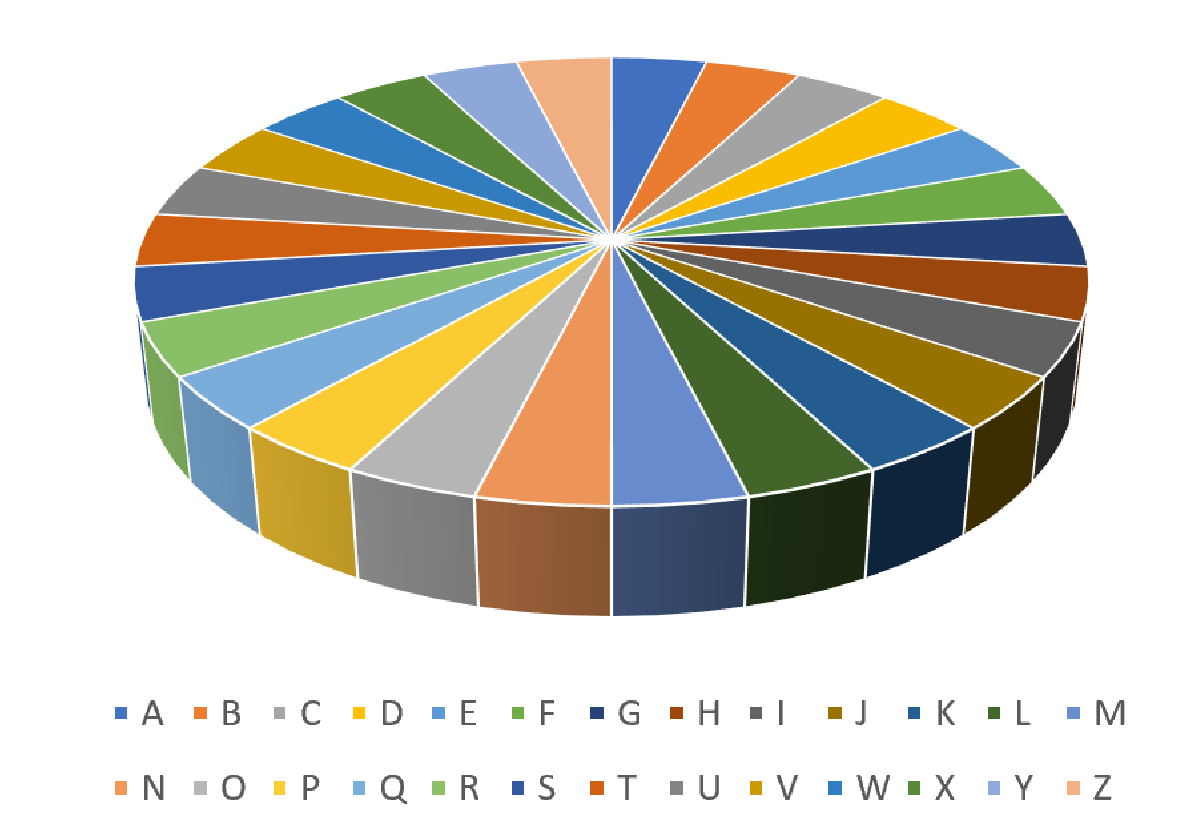

Proporção de cada letra do alfabeto

Mapa-múndi se o nível dos oceanos subir 10.000 metros

Planetas no sistema solar

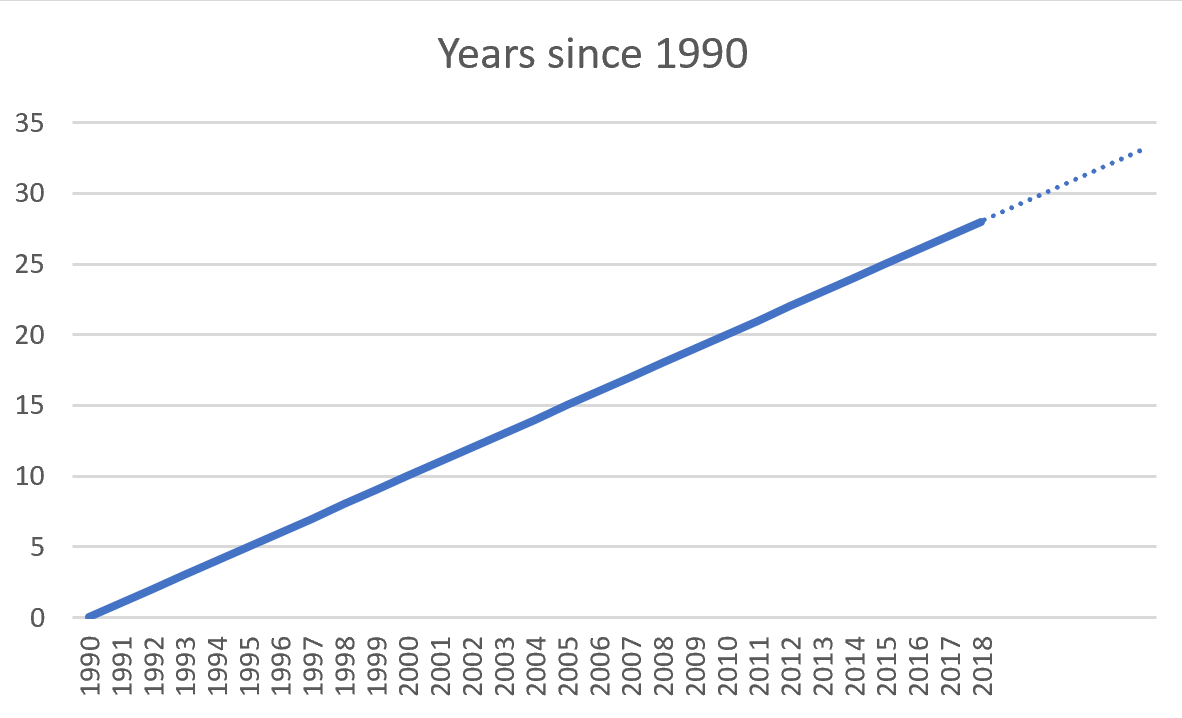

Anos desde 1990

Por que apresentar dados?

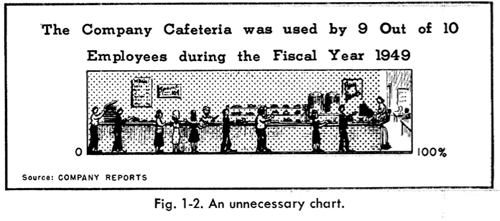

Nem tudo precisa de um gráfico

“A cafeteria da empresa foi usada por 9 em cada 10 empregados durante o ano fiscal de 1949”

Entendendo o contexto

• Análise exploratória vs explanatória

Entendendo o contexto

• Análise exploratória vs explanatória
• Reflita sobre para quem

Entendendo o contexto

• Análise exploratória vs explanatória
• Reflita sobre para quem, o que

Entendendo o contexto

• Análise exploratória vs explanatória
• Reflita sobre para quem, o que e como planeja apresentar as informações

Entendendo o contexto

• Análise exploratória vs explanatória
• Reflita sobre para quem, o que e como planeja apresentar as informações
• Tenha uma ideia em 3 minutos (e uma frase-chave) do que pretende alcançar

Por que usar gráficos?

Um bom gráfico pode

• Tornar a compreensão dos dados mais simples
• Enfatizar dados em meio a um caos de informações
• Contar uma história simples e autêntica

Simplificando tabelas

• Dados da PNADC/T
• Gráfico

Grande Região	Trimestre	Grupo de idade	Rendimento	Horas
Norte	4º trimestre 2019	Total	2144	36.9
Norte	4º trimestre 2019	14 a 17 anos	555	24.7
Norte	4º trimestre 2019	18 a 24 anos	1263	36.0
Norte	4º trimestre 2019	25 a 39 anos	2081	37.6
Norte	4º trimestre 2019	40 a 59 anos	2494	37.5
Norte	4º trimestre 2019	60 anos ou mais	2746	35.0
Nordeste	4º trimestre 2019	Total	1965	36.9
Nordeste	4º trimestre 2019	14 a 17 anos	468	23.9
Nordeste	4º trimestre 2019	18 a 24 anos	1071	35.3
Nordeste	4º trimestre 2019	25 a 39 anos	1964	37.7
Nordeste	4º trimestre 2019	40 a 59 anos	2203	37.3
Nordeste	4º trimestre 2019	60 anos ou mais	2609	34.6
Sudeste	4º trimestre 2019	Total	3276	40.1
Sudeste	4º trimestre 2019	14 a 17 anos	773	26.1
Sudeste	4º trimestre 2019	18 a 24 anos	1659	38.9
Sudeste	4º trimestre 2019	25 a 39 anos	3284	41.1
Sudeste	4º trimestre 2019	40 a 59 anos	3734	40.7
Sudeste	4º trimestre 2019	60 anos ou mais	3965	36.9
Sul	4º trimestre 2019	Total	3175	40.1
Sul	4º trimestre 2019	14 a 17 anos	947	27.3
Sul	4º trimestre 2019	18 a 24 anos	1834	39.3
Sul	4º trimestre 2019	25 a 39 anos	3111	41.1
Sul	4º trimestre 2019	40 a 59 anos	3706	40.7
Sul	4º trimestre 2019	60 anos ou mais	3792	36.7
Centro-Oeste	4º trimestre 2019	Total	3165	39.7
Centro-Oeste	4º trimestre 2019	14 a 17 anos	847	28.0
Centro-Oeste	4º trimestre 2019	18 a 24 anos	1719	39.4
Centro-Oeste	4º trimestre 2019	25 a 39 anos	3178	40.4
Centro-Oeste	4º trimestre 2019	40 a 59 anos	3681	40.1
Centro-Oeste	4º trimestre 2019	60 anos ou mais	3672	37.3

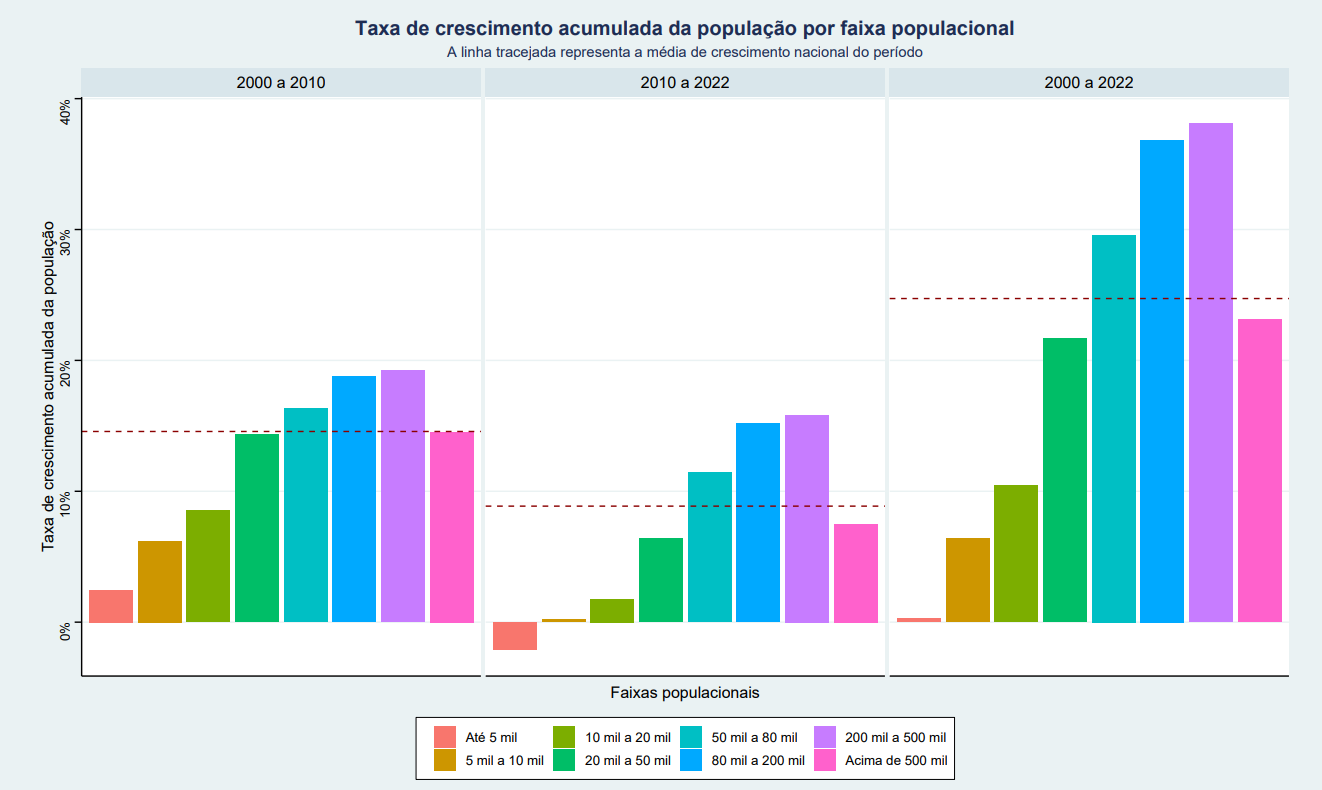

Enfatizar dados em meio a um caos de informações (1/2)

Enfatizar dados em meio a um caos de informações (1/2)

Enfatizar dados em meio a um caos de informações (2/2)

Enfatizar dados em meio a um caos de informações (2/2)

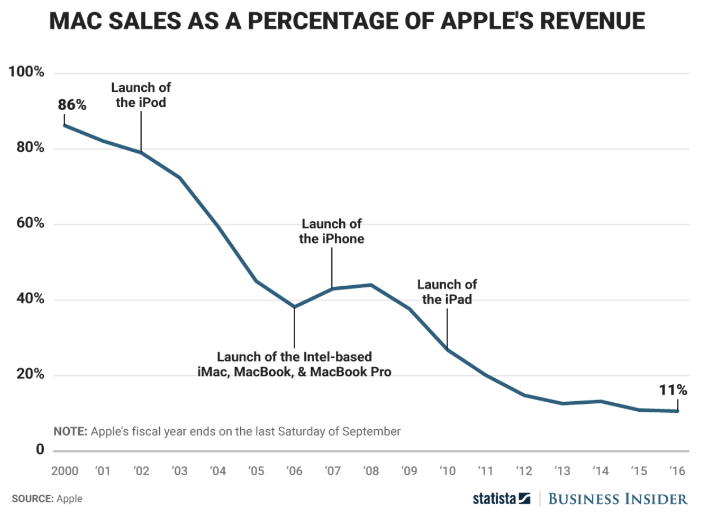

Contar uma história (1/2)

Contar uma história (2/2)

Tendência de processamento de tickets

Diretrizes para um bom gráfico

Os gráficos devem seguir as seguintes diretrizes:

1. Chamar a atenção para o que é importante nos seus dados (as pessoas procuram os destaques e diferenças em primeiro lugar)

2. Simplificar e reduzir as informações periféricas

3. Identificar as hierarquias dos dados e refletí-las nos gráficos

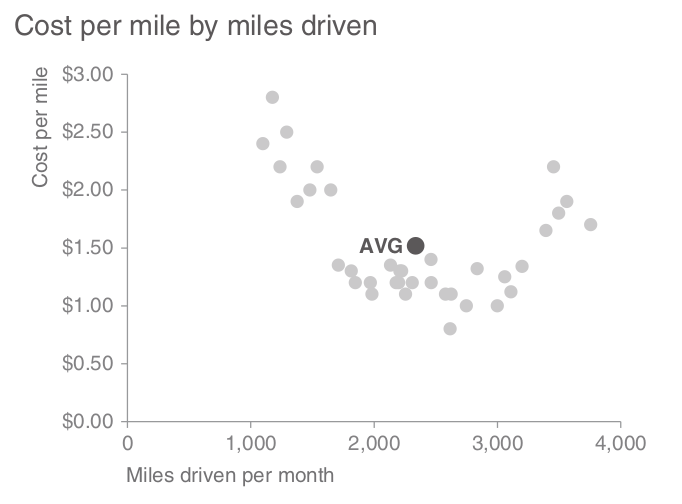

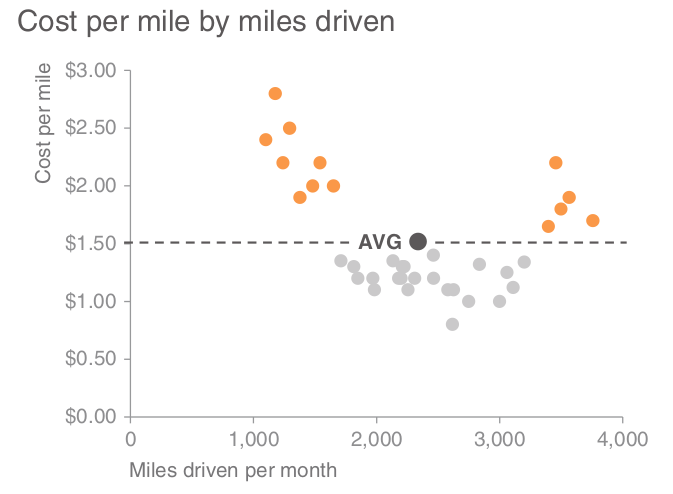

Chamar a atenção para o que é importante

Reduzir as informações periféricas

Hierarquias dos dados

De onde vêm os gráficos?

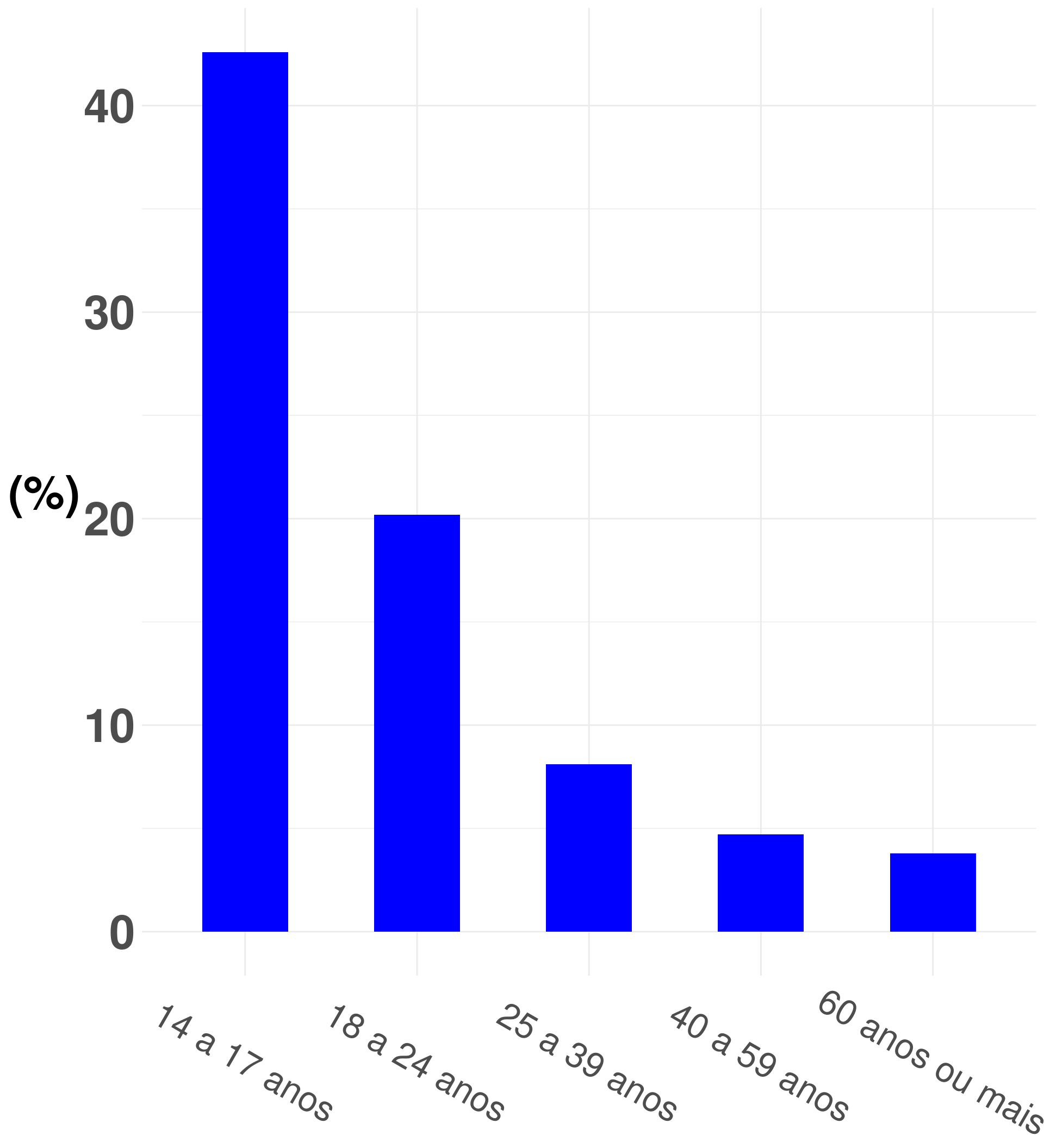

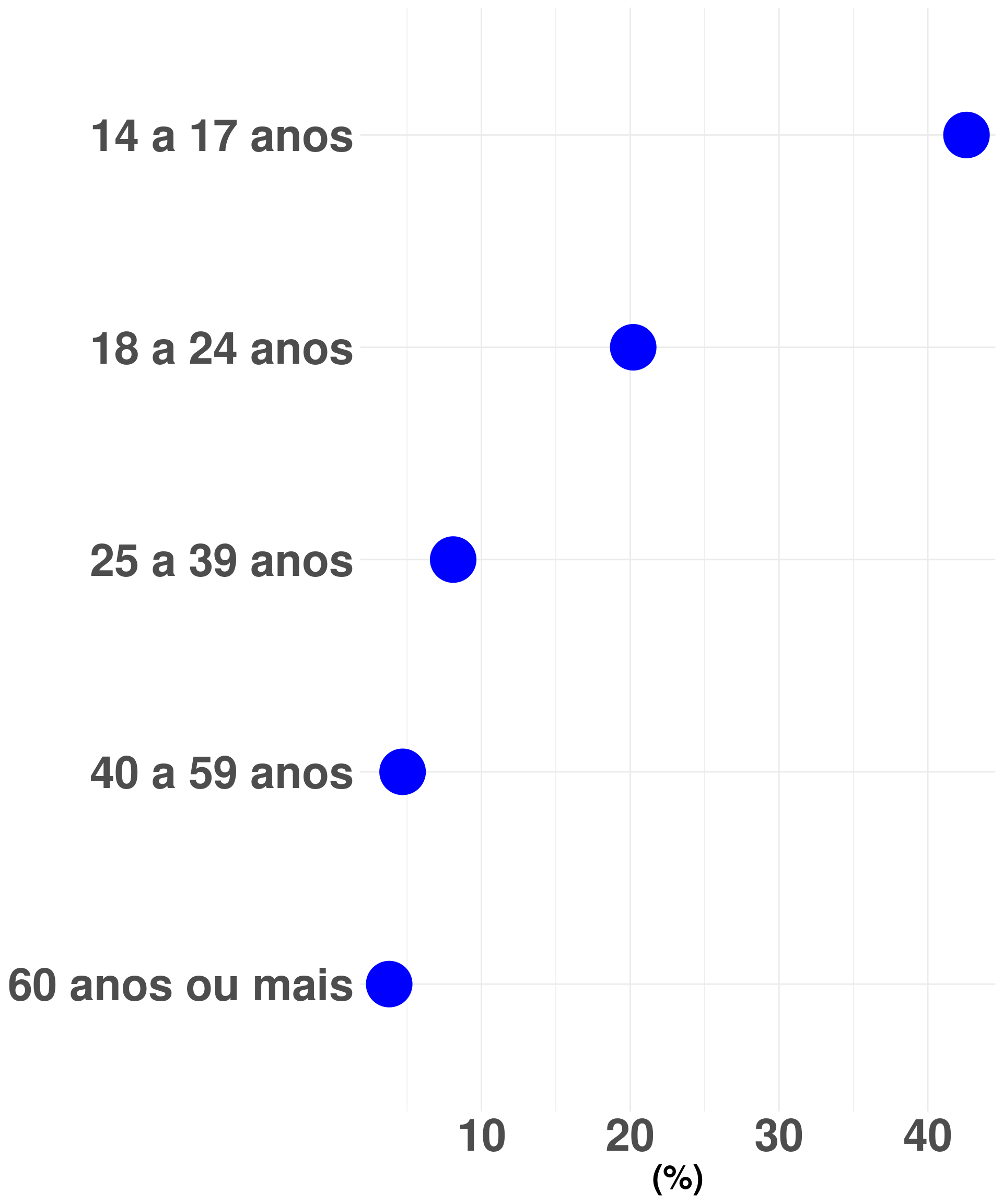

Dados de tabelas (1/3)

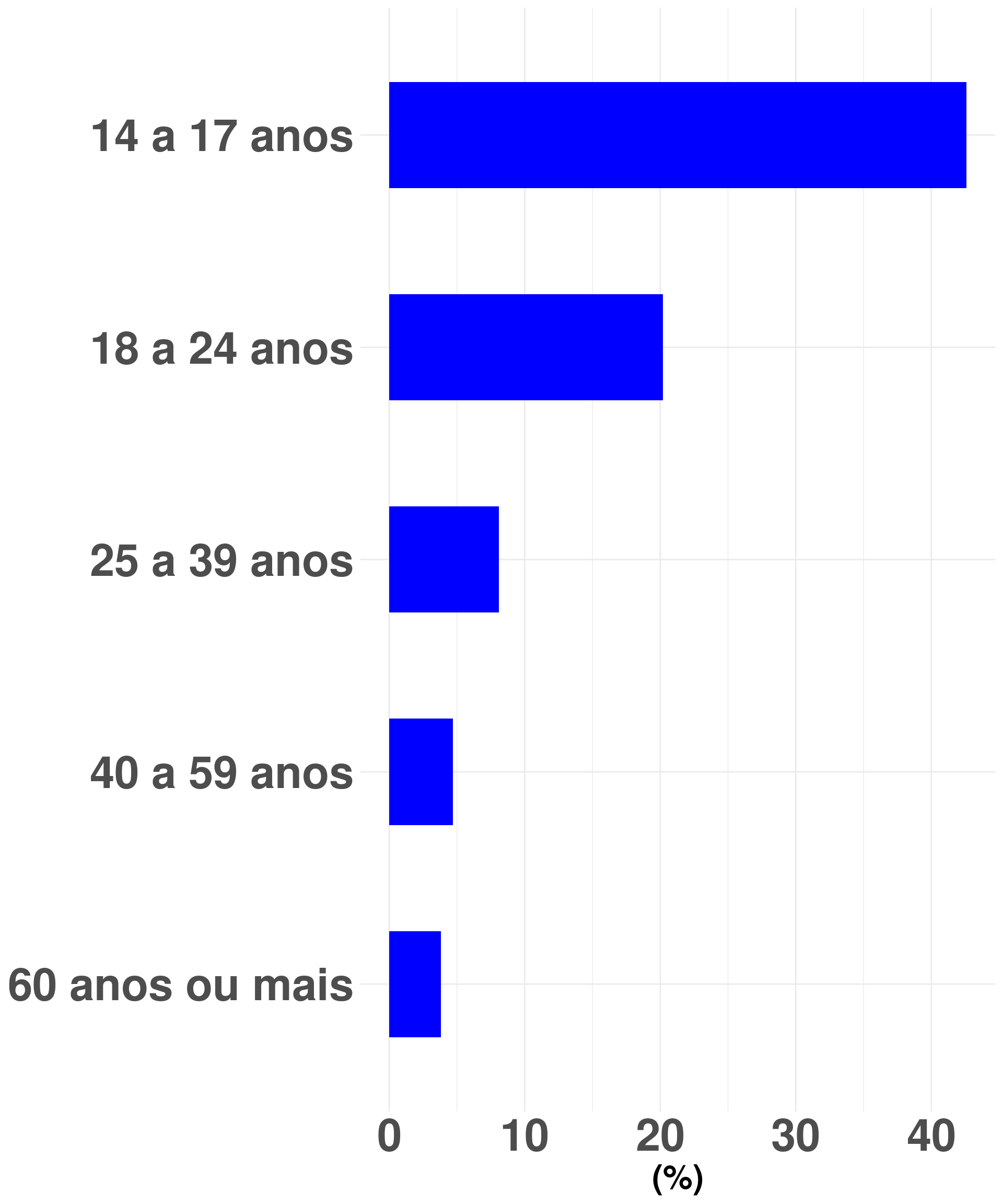

Taxa de desemprego no Centro-Oeste (4T/2019)

Grupo de idade	Desocupação (%)
14 a 17 anos	42.6
18 a 24 anos	20.2
25 a 39 anos	8.1
40 a 59 anos	4.7
60 anos ou mais	3.8

Dados de tabelas (2/3)

Taxa de desemprego no Centro-Oeste (4T/2019)

Grupo de idade	Desocupação (%)
14 a 17 anos	42.6
18 a 24 anos	20.2
25 a 39 anos	8.1
40 a 59 anos	4.7
60 anos ou mais	3.8

Dados de tabelas (3/3)

Taxa de desemprego no Centro-Oeste (4T/2019)

Grupo de idade	Desocupação (%)
14 a 17 anos	42.6
18 a 24 anos	20.2
25 a 39 anos	8.1
40 a 59 anos	4.7
60 anos ou mais	3.8

3 variáveis (1/3)

Taxa de desemprego (4T/2019)

Grupo de idade	Desocupação (%)	Grande Região
60 anos ou mais	4.9	Sudeste
40 a 59 anos	7.0	Sudeste
25 a 39 anos	10.3	Sudeste
18 a 24 anos	24.0	Sudeste
14 a 17 anos	45.8	Sudeste
60 anos ou mais	3.0	Sul
40 a 59 anos	3.8	Sul
25 a 39 anos	5.5	Sul
18 a 24 anos	14.8	Sul
14 a 17 anos	34.5	Sul

3 variáveis (2/3)

Grupo de idade	Desocupação (%)	Grande Região
60 anos ou mais	4.9	Sudeste
40 a 59 anos	7.0	Sudeste
25 a 39 anos	10.3	Sudeste
18 a 24 anos	24.0	Sudeste
14 a 17 anos	45.8	Sudeste
60 anos ou mais	3.0	Sul
40 a 59 anos	3.8	Sul
25 a 39 anos	5.5	Sul
18 a 24 anos	14.8	Sul
14 a 17 anos	34.5	Sul

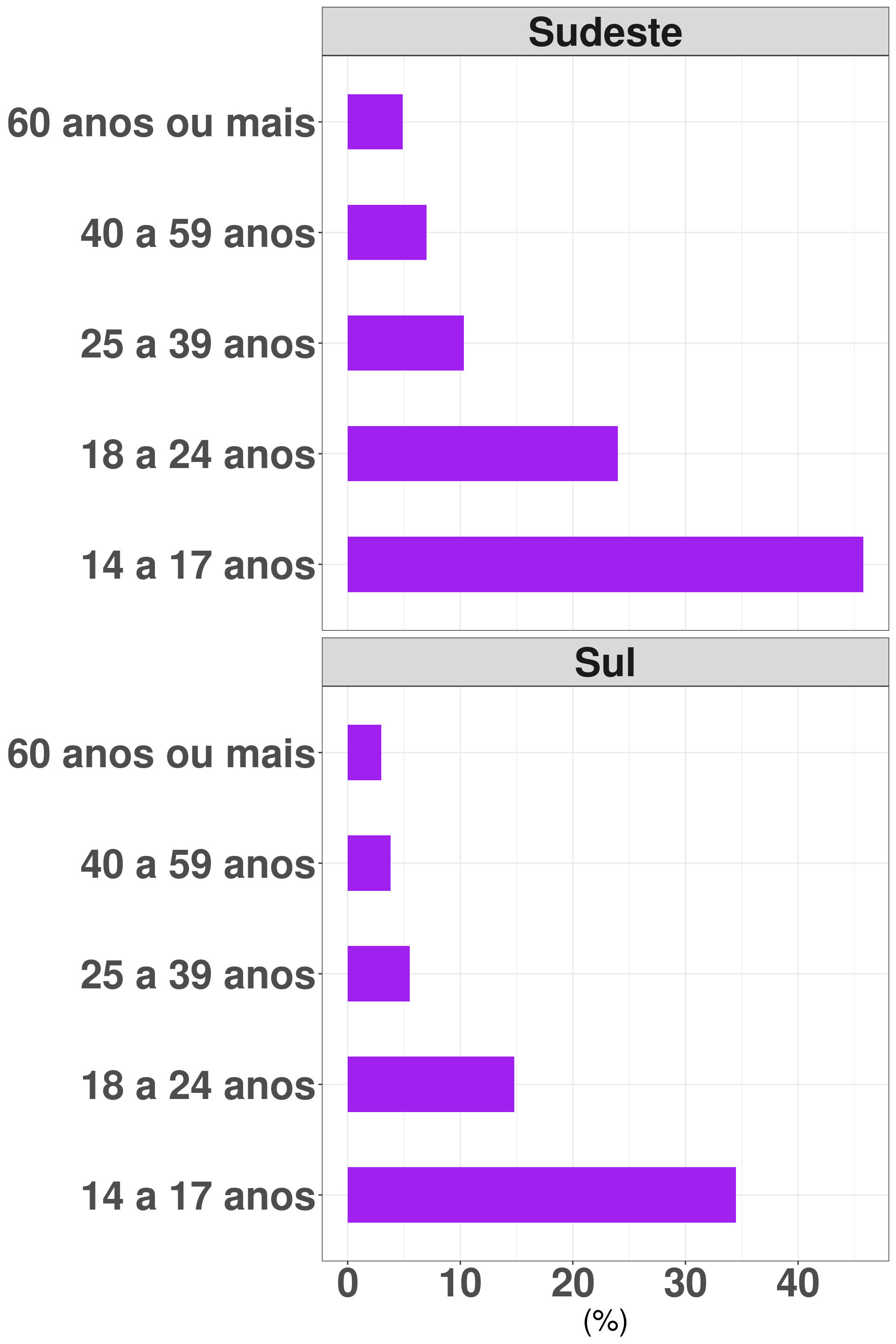

3 variáveis (3/3)

Grupo de idade	Desocupação (%)	Grande Região
60 anos ou mais	4.9	Sudeste
40 a 59 anos	7.0	Sudeste
25 a 39 anos	10.3	Sudeste
18 a 24 anos	24.0	Sudeste
14 a 17 anos	45.8	Sudeste
60 anos ou mais	3.0	Sul
40 a 59 anos	3.8	Sul
25 a 39 anos	5.5	Sul
18 a 24 anos	14.8	Sul
14 a 17 anos	34.5	Sul

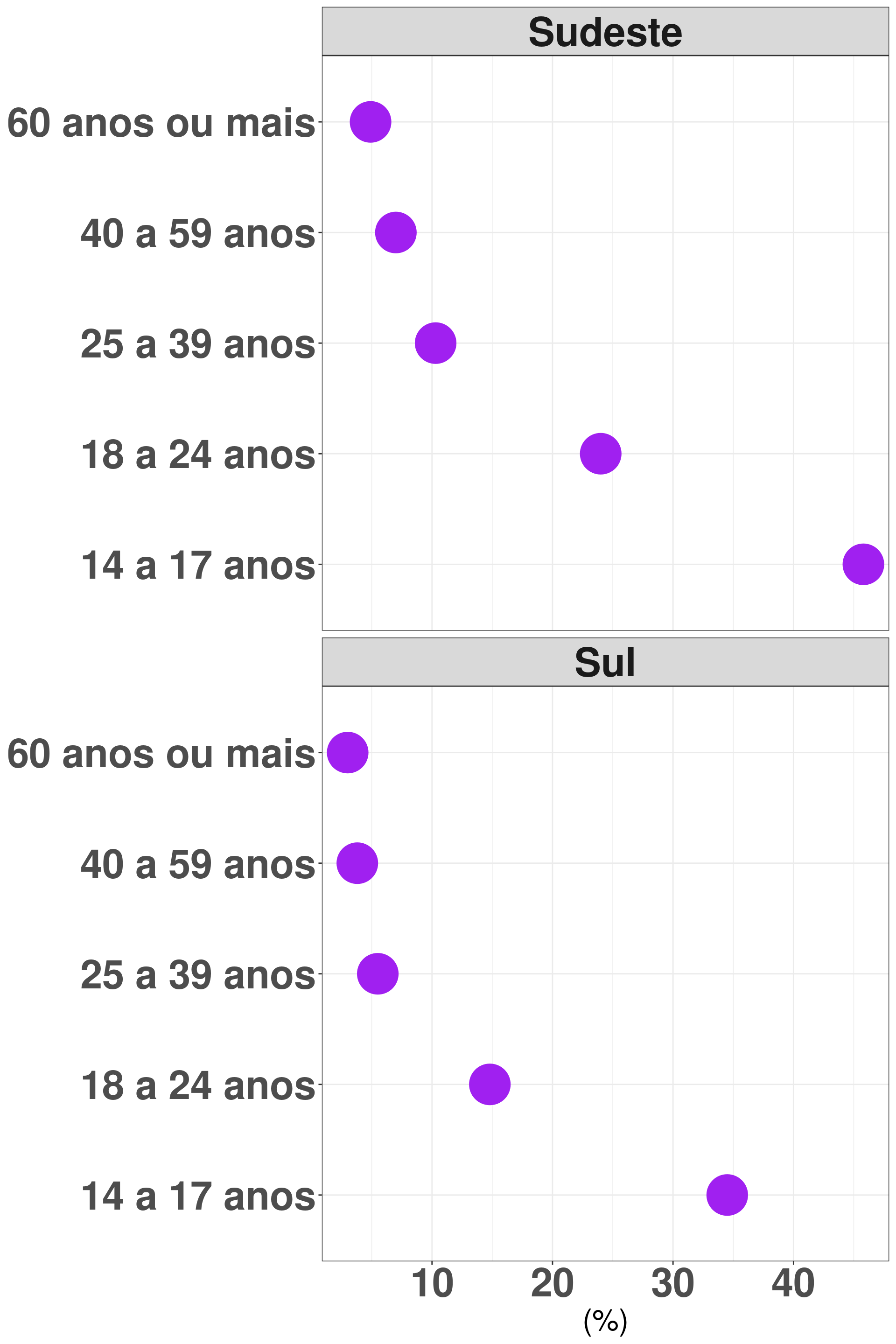

Forma organizada

Grupo de idade	Desocupação (%)	Grande Região
60 anos ou mais	4.9	Sudeste
40 a 59 anos	7.0	Sudeste
25 a 39 anos	10.3	Sudeste
18 a 24 anos	24.0	Sudeste
14 a 17 anos	45.8	Sudeste
60 anos ou mais	3.0	Sul
40 a 59 anos	3.8	Sul
25 a 39 anos	5.5	Sul
18 a 24 anos	14.8	Sul
14 a 17 anos	34.5	Sul

Forma desorganizada (1/2)

Grande Região	60 anos ou mais	40 a 59 anos	25 a 39 anos	18 a 24 anos	14 a 17 anos
Sudeste	4.9	7.0	10.3	24.0	45.8
Sul	3.0	3.8	5.5	14.8	34.5

Forma desorganizada (2/2)

Grupo de idade	Sudeste	Sul
60 anos ou mais	4.9	3.0
40 a 59 anos	7.0	3.8
25 a 39 anos	10.3	5.5
18 a 24 anos	24.0	14.8
14 a 17 anos	45.8	34.5

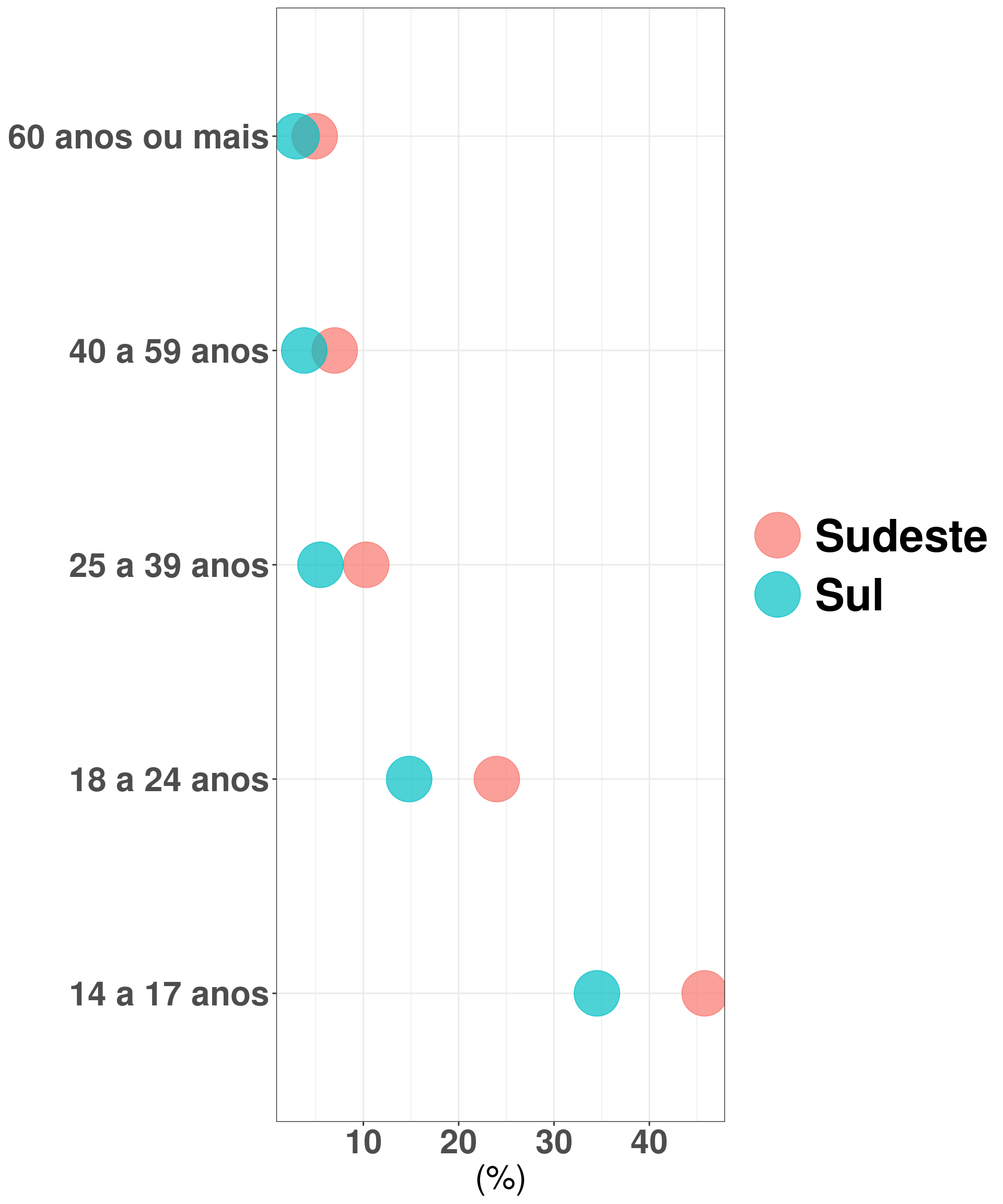

3 variáveis (de novo!)

Taxa de desemprego (4T/2019)

Grupo de idade	Desocupação (%)	Grande Região
60 anos ou mais	4.9	Sudeste
40 a 59 anos	7.0	Sudeste
25 a 39 anos	10.3	Sudeste
18 a 24 anos	24.0	Sudeste
14 a 17 anos	45.8	Sudeste
60 anos ou mais	3.0	Sul
40 a 59 anos	3.8	Sul
25 a 39 anos	5.5	Sul
18 a 24 anos	14.8	Sul
14 a 17 anos	34.5	Sul

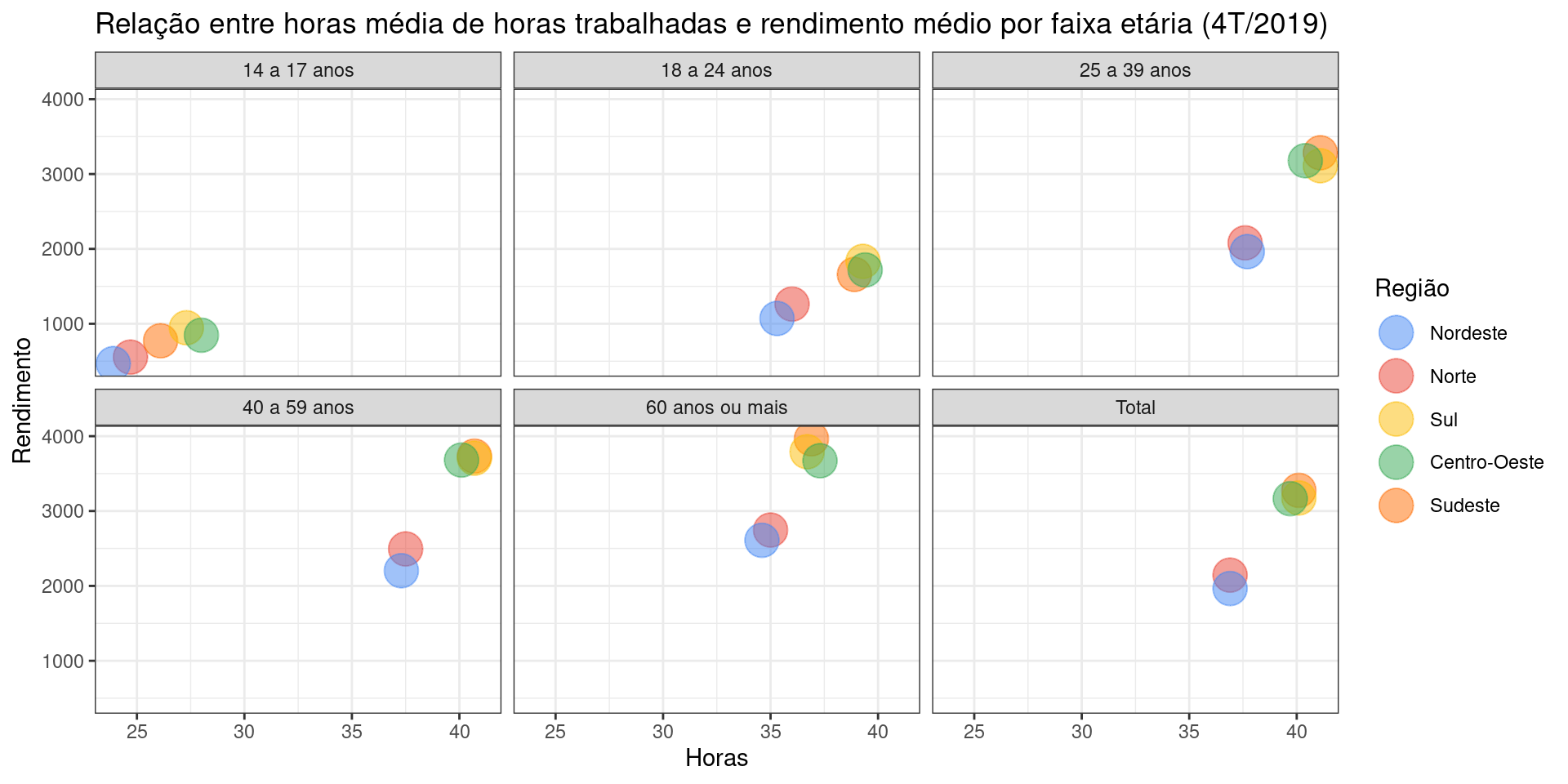

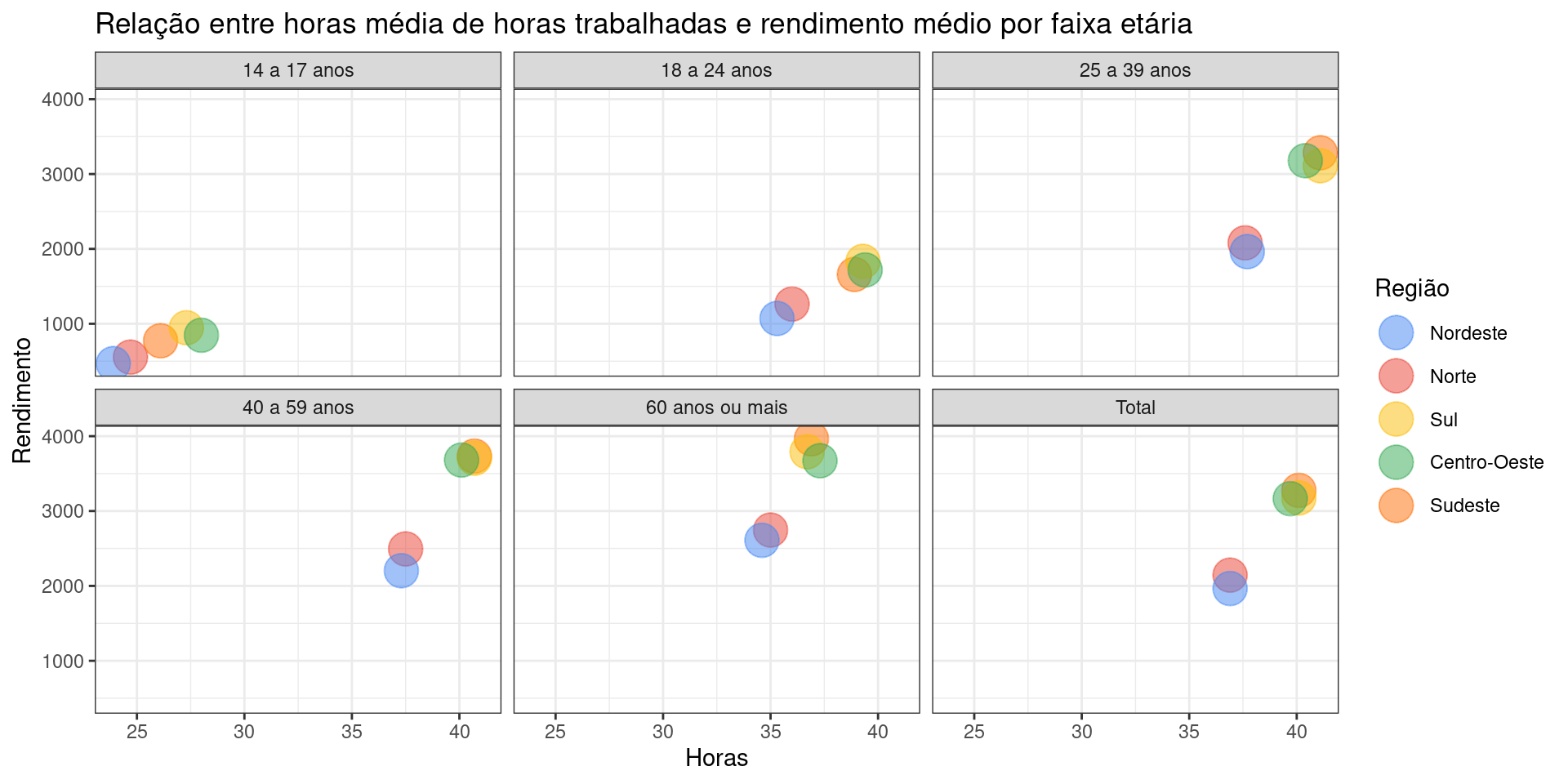

Simplificando tabelas (de novo!)

• Dados da PNADC/T
• Gráfico

Fonte: IBGE.

Grande Região	Trimestre	Grupo de idade	Rendimento	Horas
Norte	4º trimestre 2019	Total	2144	36.9
Norte	4º trimestre 2019	14 a 17 anos	555	24.7
Norte	4º trimestre 2019	18 a 24 anos	1263	36.0
Norte	4º trimestre 2019	25 a 39 anos	2081	37.6
Norte	4º trimestre 2019	40 a 59 anos	2494	37.5
Norte	4º trimestre 2019	60 anos ou mais	2746	35.0
Nordeste	4º trimestre 2019	Total	1965	36.9
Nordeste	4º trimestre 2019	14 a 17 anos	468	23.9
Nordeste	4º trimestre 2019	18 a 24 anos	1071	35.3
Nordeste	4º trimestre 2019	25 a 39 anos	1964	37.7
Nordeste	4º trimestre 2019	40 a 59 anos	2203	37.3
Nordeste	4º trimestre 2019	60 anos ou mais	2609	34.6
Sudeste	4º trimestre 2019	Total	3276	40.1
Sudeste	4º trimestre 2019	14 a 17 anos	773	26.1
Sudeste	4º trimestre 2019	18 a 24 anos	1659	38.9
Sudeste	4º trimestre 2019	25 a 39 anos	3284	41.1
Sudeste	4º trimestre 2019	40 a 59 anos	3734	40.7
Sudeste	4º trimestre 2019	60 anos ou mais	3965	36.9
Sul	4º trimestre 2019	Total	3175	40.1
Sul	4º trimestre 2019	14 a 17 anos	947	27.3
Sul	4º trimestre 2019	18 a 24 anos	1834	39.3
Sul	4º trimestre 2019	25 a 39 anos	3111	41.1
Sul	4º trimestre 2019	40 a 59 anos	3706	40.7
Sul	4º trimestre 2019	60 anos ou mais	3792	36.7
Centro-Oeste	4º trimestre 2019	Total	3165	39.7
Centro-Oeste	4º trimestre 2019	14 a 17 anos	847	28.0
Centro-Oeste	4º trimestre 2019	18 a 24 anos	1719	39.4
Centro-Oeste	4º trimestre 2019	25 a 39 anos	3178	40.4
Centro-Oeste	4º trimestre 2019	40 a 59 anos	3681	40.1
Centro-Oeste	4º trimestre 2019	60 anos ou mais	3672	37.3

Fonte: IBGE.

Para nosso próximo encontro

Gráficos a todo instante

Na próxima semana, salvem os gráficos que virem.

Usaremos como material de análise para a próxima semana!

Gráficos em casa

Avaliem o Relatório Multicidades e analisem um gráfico/tabela à luz do que vimos hoje!

Diretrizes gerais e problemas comuns

Revisão do primeiro episódio (diretrizes gerais)

1. Entenda o contexto (quem, o que e como?)
2. Escolha o formato apropriado de apresentação
3. Elimite todo o excesso de informação
4. Chame atenção para o que você deseja enfatizar
5. Conte uma história completa

“Eu teria escrito uma carta mais curta, mas não tive tempo.”

Blaise Pascal

Eu teria feito um gráfico mais simples, mas não tive tempo.

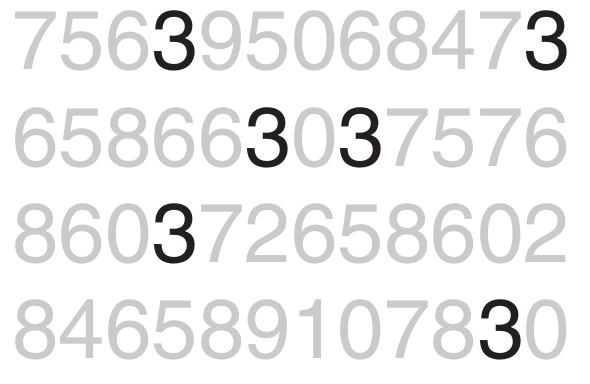

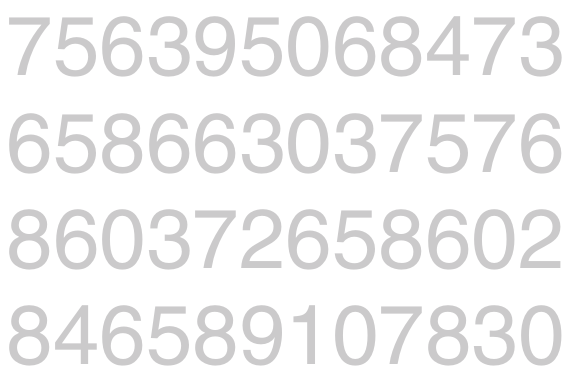

Use elementos pré-atentivos

Use elementos pré-atentivos

Tipos de gráficos

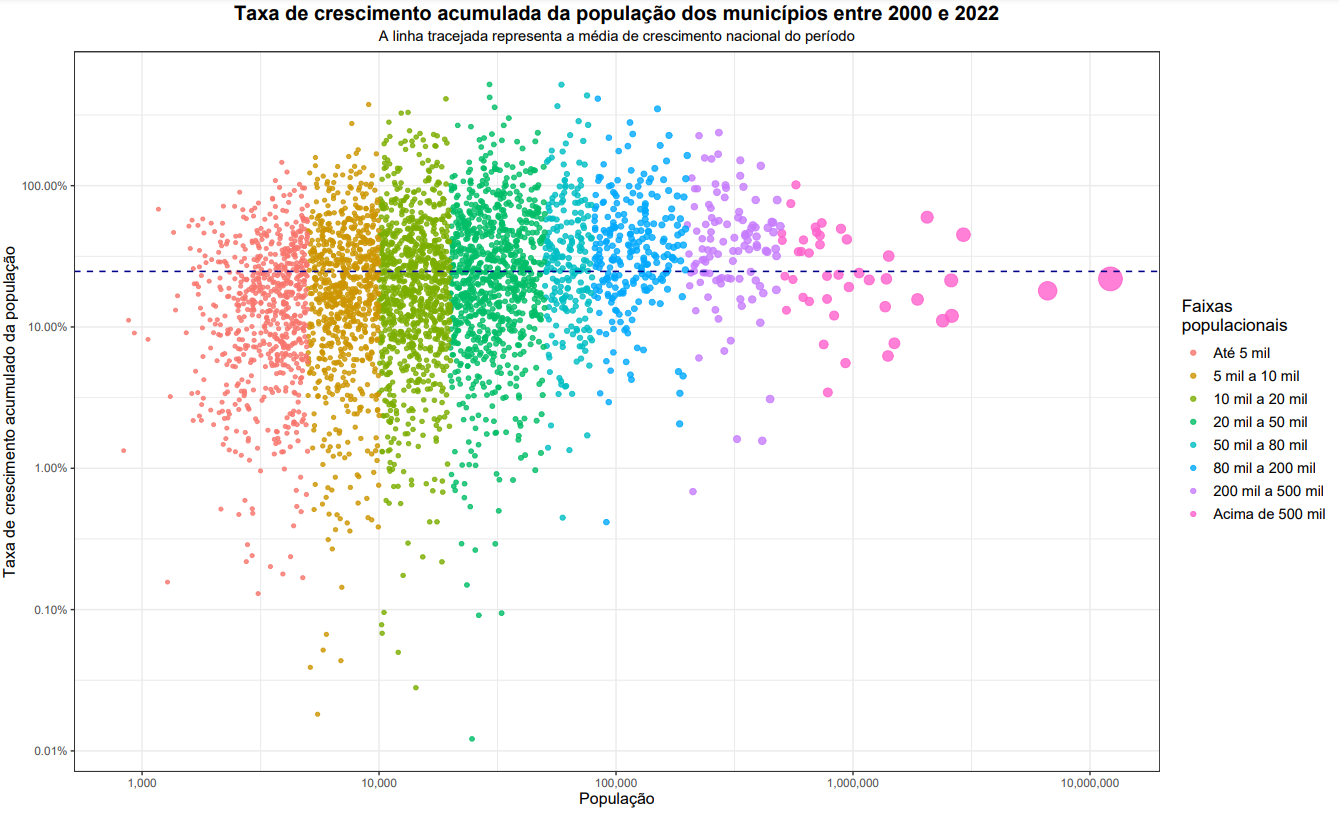

Gráfico de dispersão (de pontos)

Gráfico de dispersão conectado

Gráfico de linhas

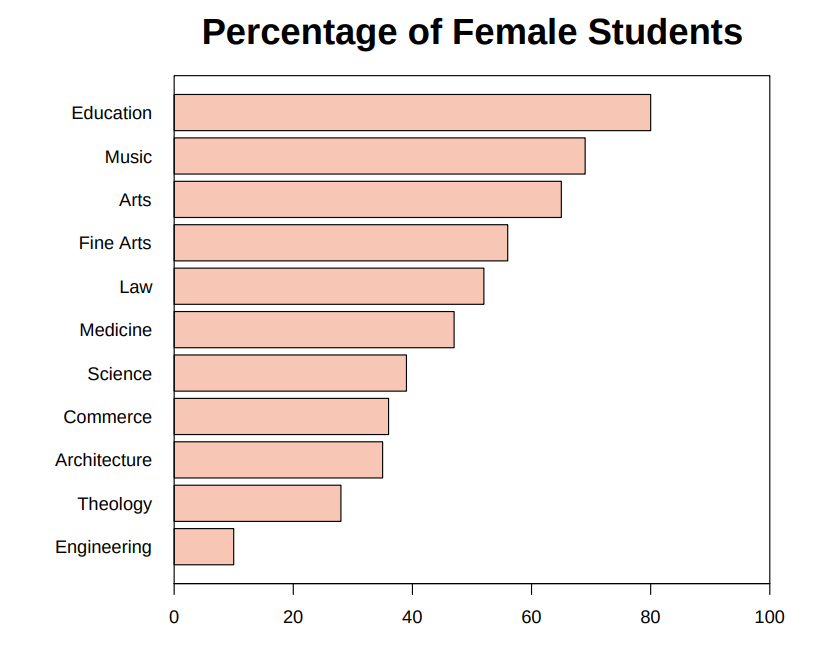

Gráfico de barras

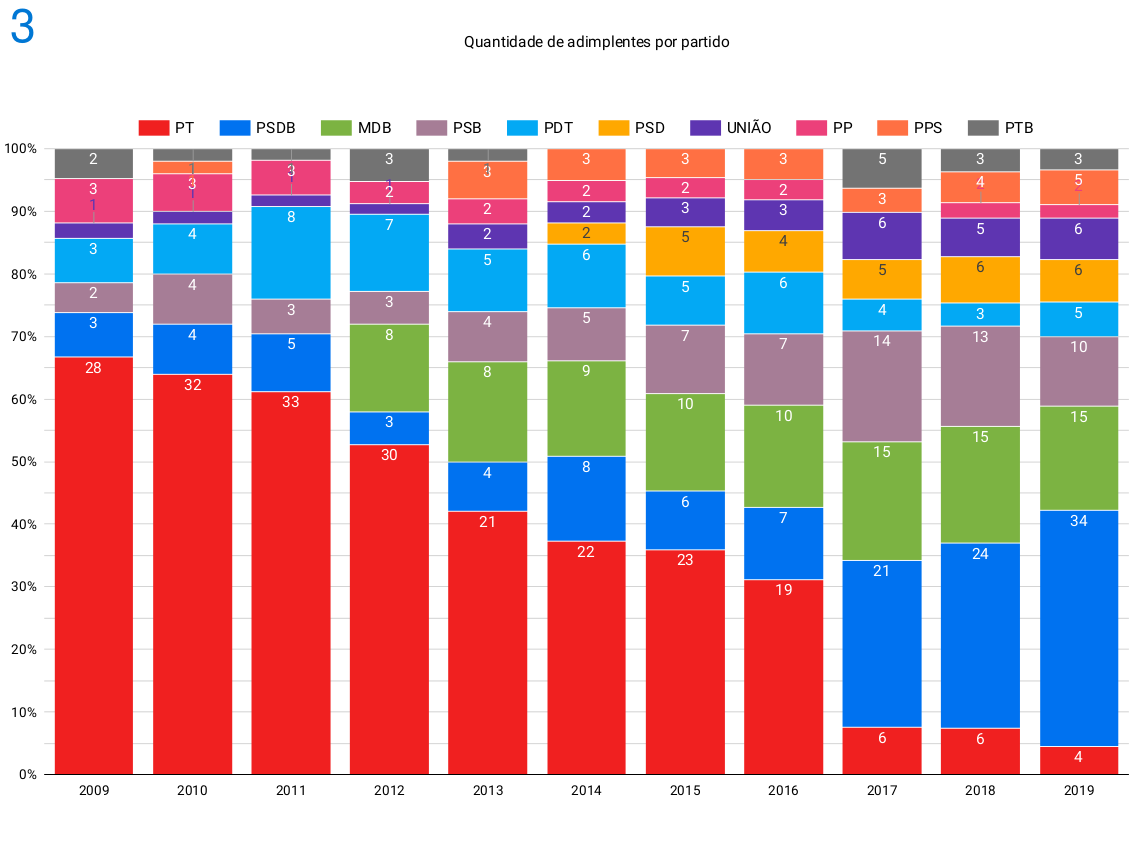

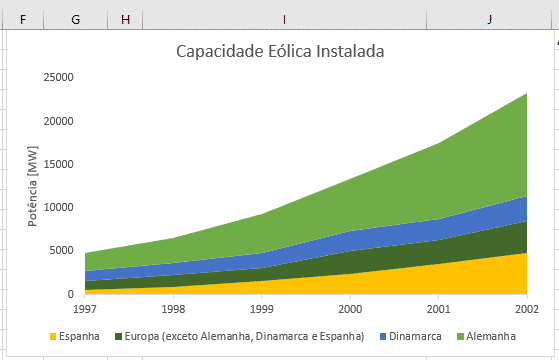

Gráfico de área empilhada

Mapa coroplético

Mapa de bolhas

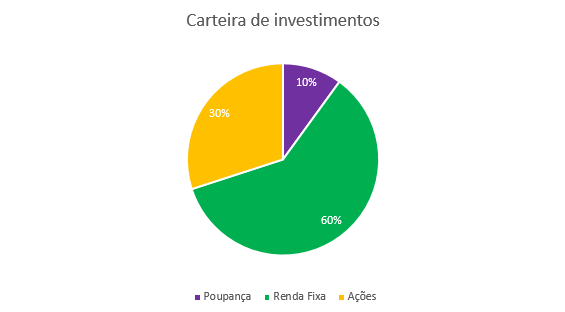

Gráfico de pizza

Ferramenta de consulta

FromDataToViz

FromDataToViz (traduzido)

DataViz

DataViz (traduzido)

Principais problemas

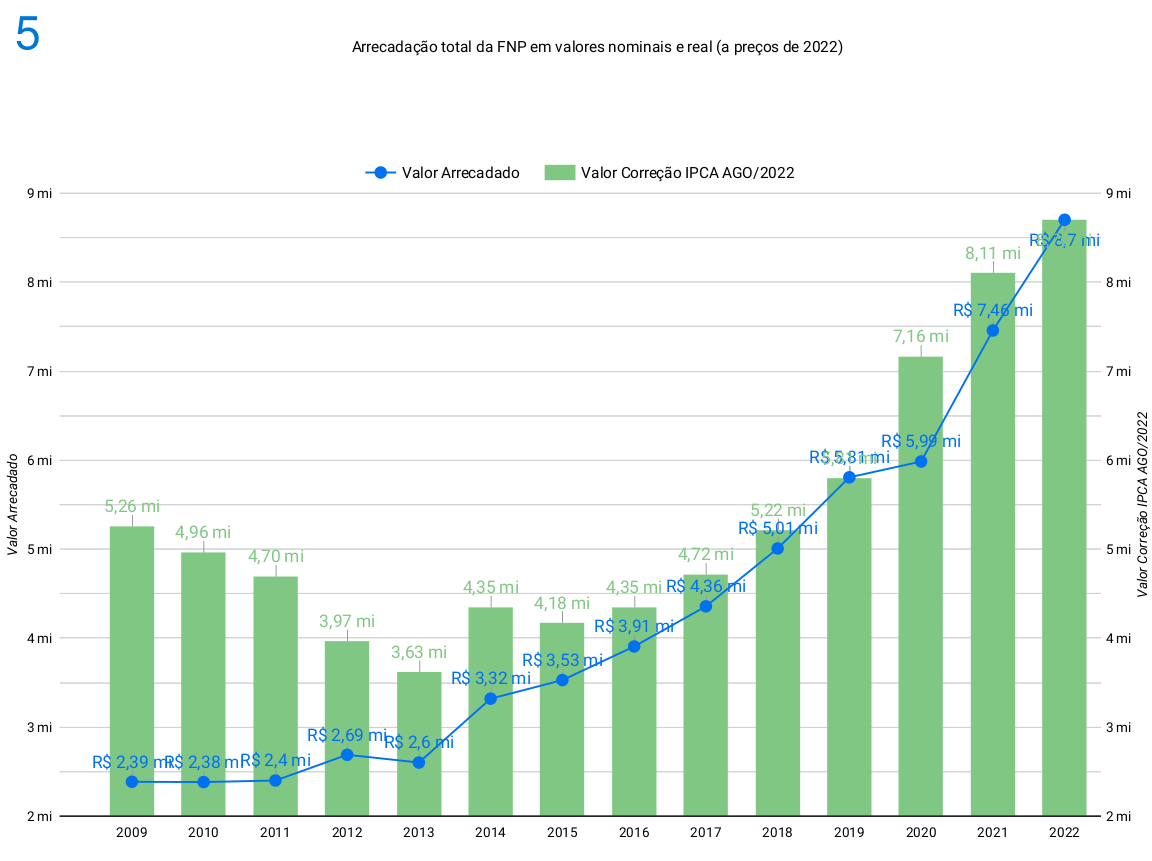

Gráfico pontos conectados (errado)

Gráfico correto

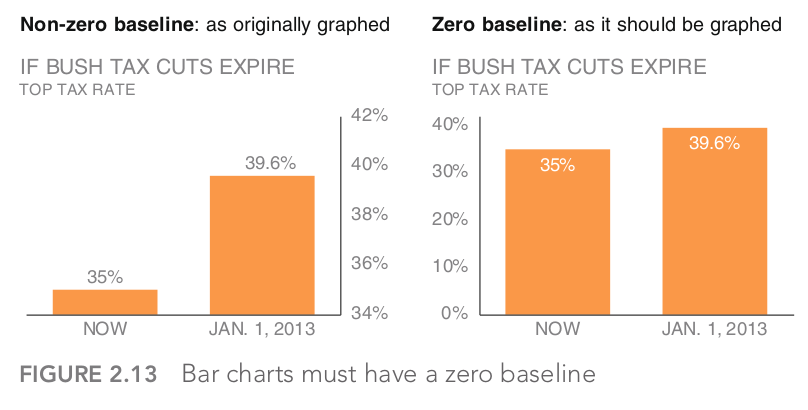

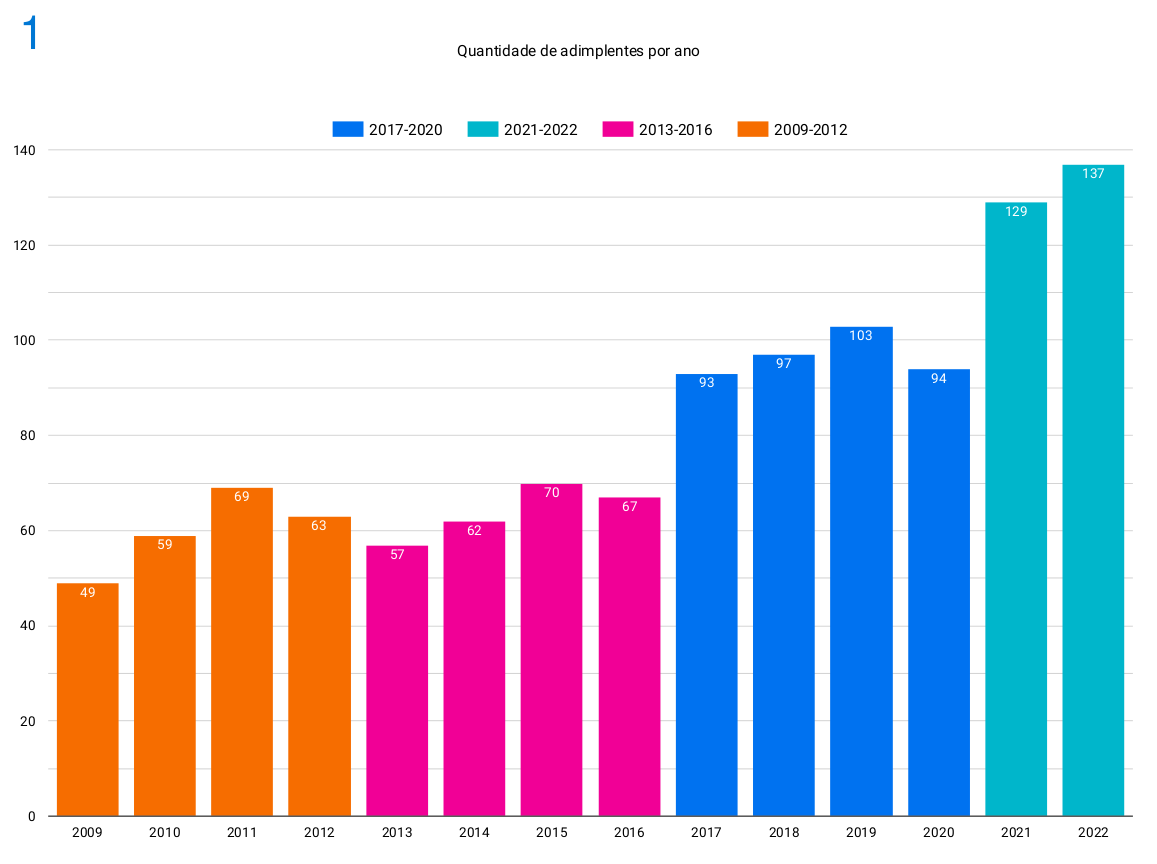

Barras que não começam do zero

Linha que não começa do zero

Linha que não começa do zero

Gráficos de área enganam pessoas

Onde está o erro?

Gráfico de áreas de círculos

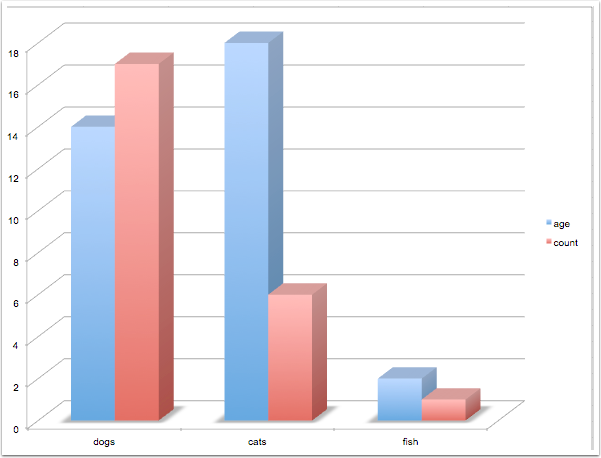

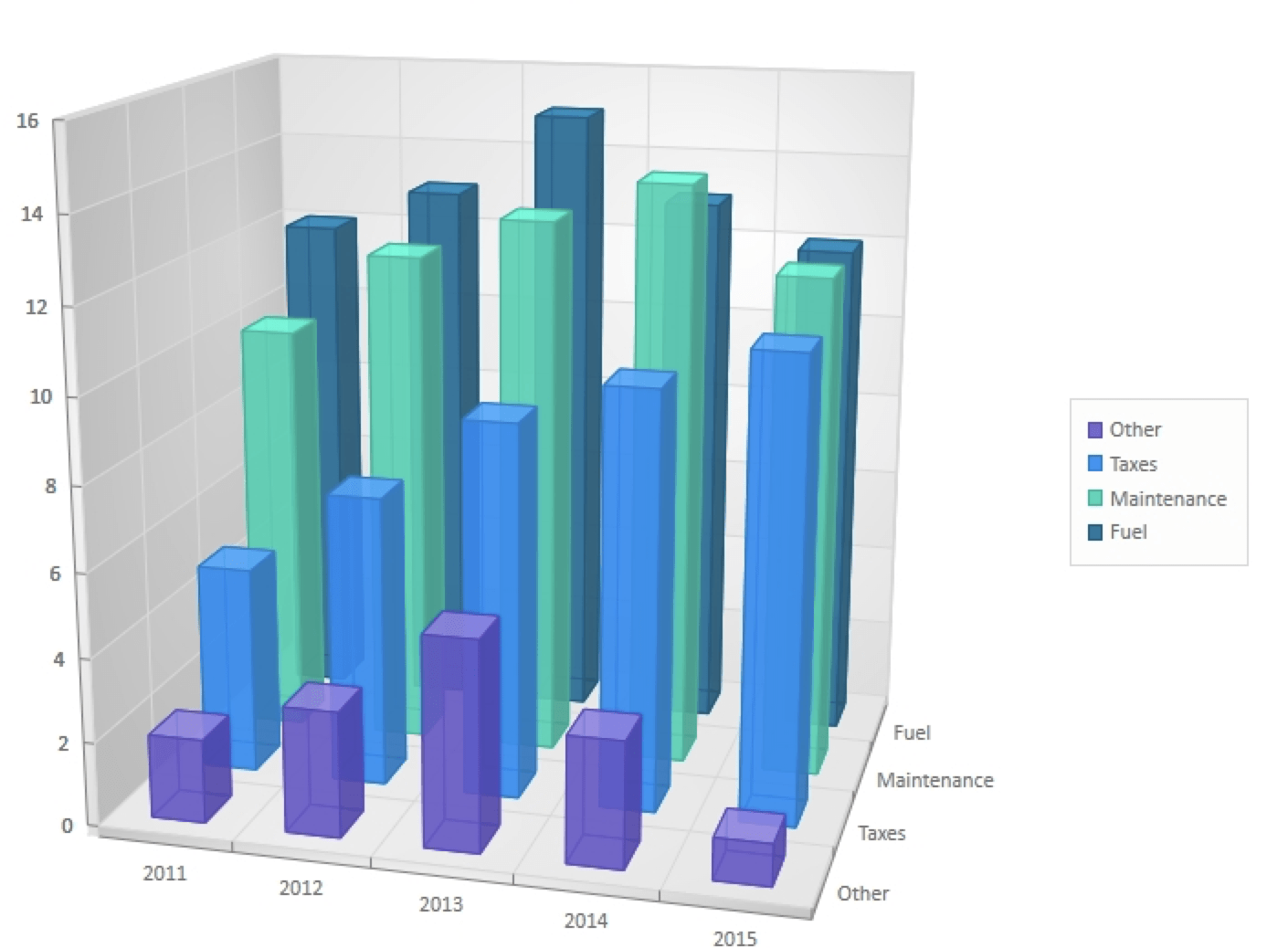

Gráfico em 3D

Gráfico em 3D

Nenhum gráfico fica bom se a informação é dúbia

Gráfico mais complexo que sua fonte

Estudantes do EM com mais de 25 anos

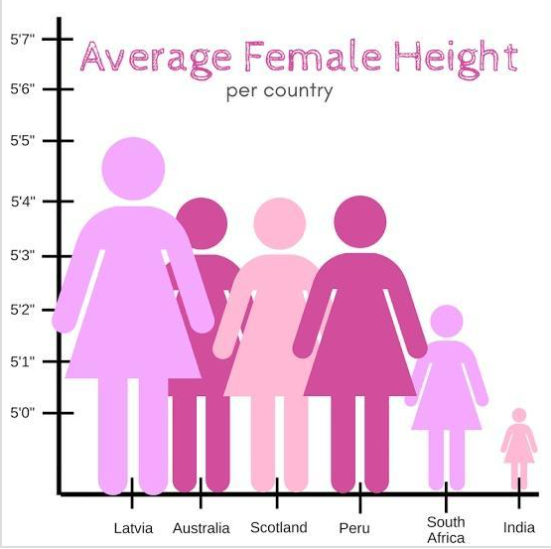

Não se deve distorcer informações

• Distorção
• Correto

Excesso de criatividade

Exemplo prático

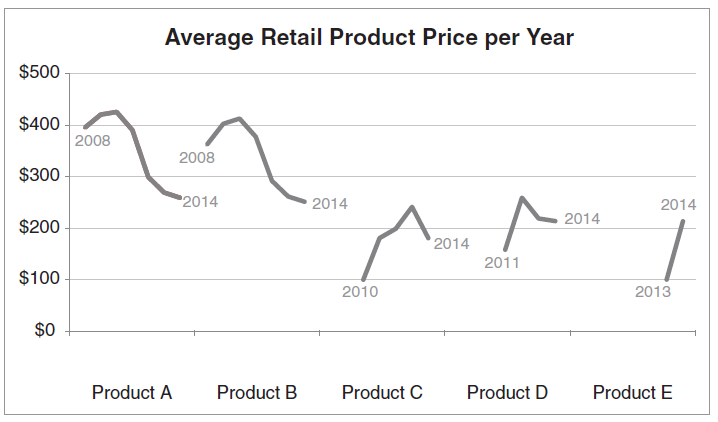

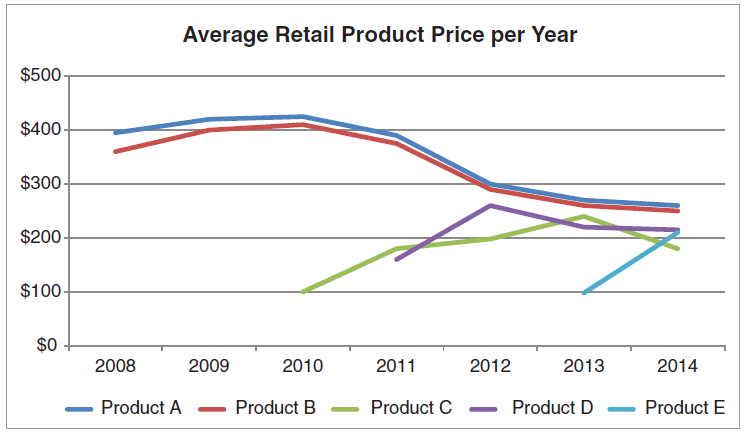

Todo o exemplo foi baseado em Cole Nussbaumer Knaflic. Storytelling with Data: A Data Visualization Guide for Business Professionals

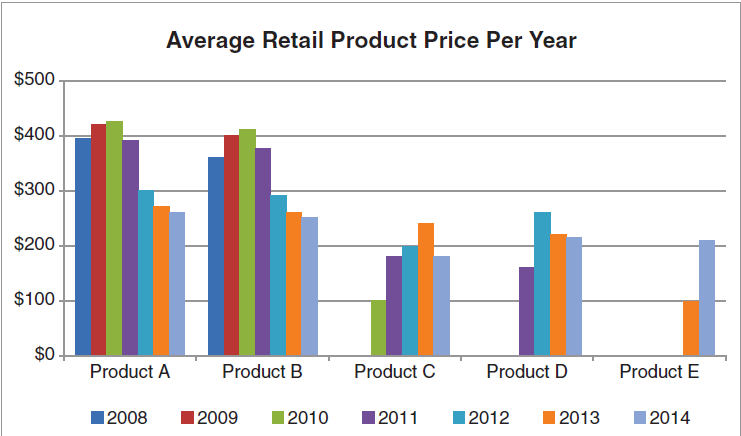

Título orignal: O preço de todos os produtos caíram desde o lançamento do produto C em 2010

Entenda o contexto

• Quem? Vice-presidente de produtos, que decidirá o preço.
• O que? Entender como o preço dos competidores evoluiu e sugerir um intervalo de preços.
• Como? Mostrar a evolução dos preços médios dos produtos ao longo do tempo.

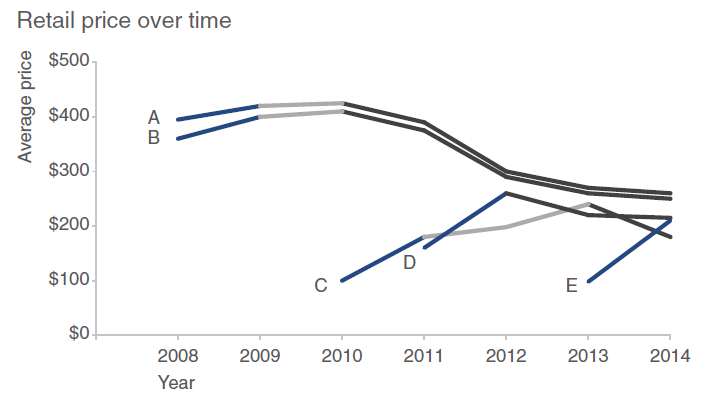

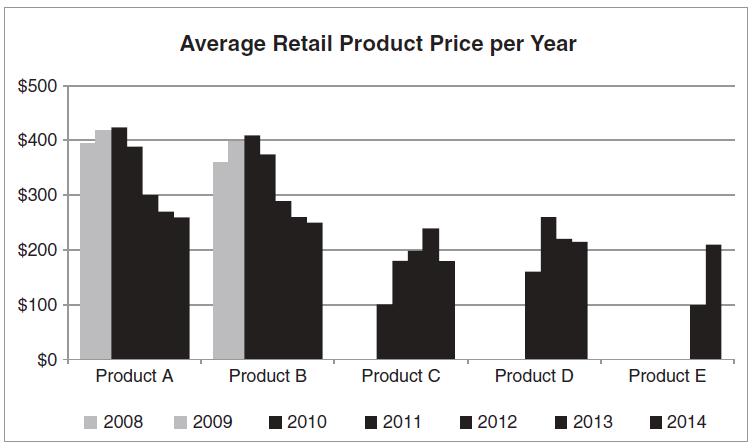

Formato apropriado de apresentação

Formato apropriado de apresentação

Formato apropriado de apresentação

Formato apropriado de apresentação

Formato apropriado de apresentação

Formato apropriado de apresentação

Formato apropriado de apresentação

Formato apropriado de apresentação

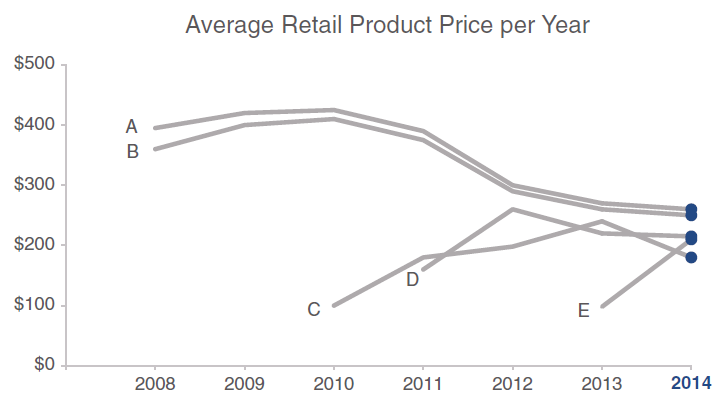

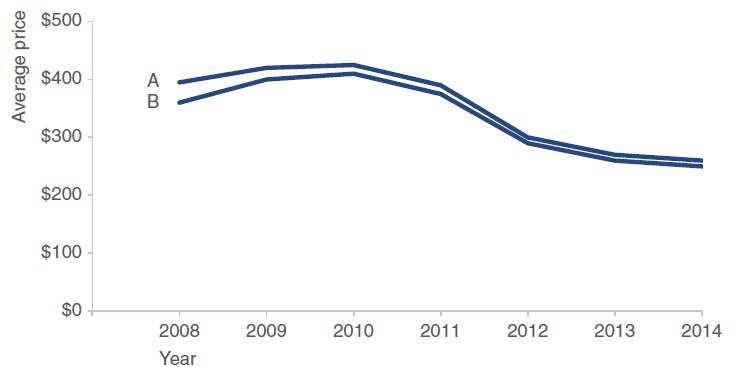

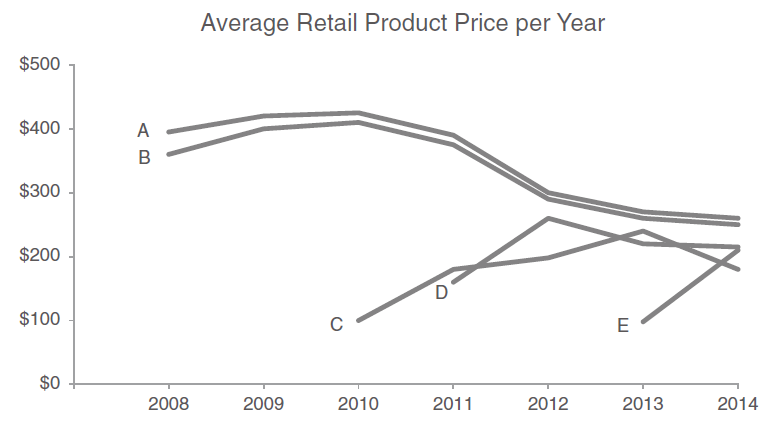

Eliminar todo excesso

Eliminar todo excesso

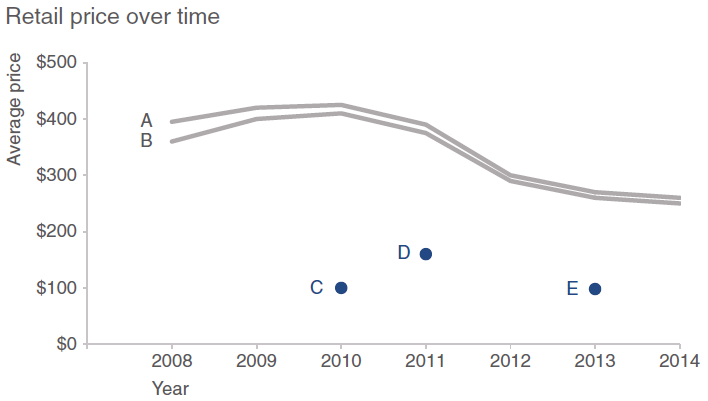

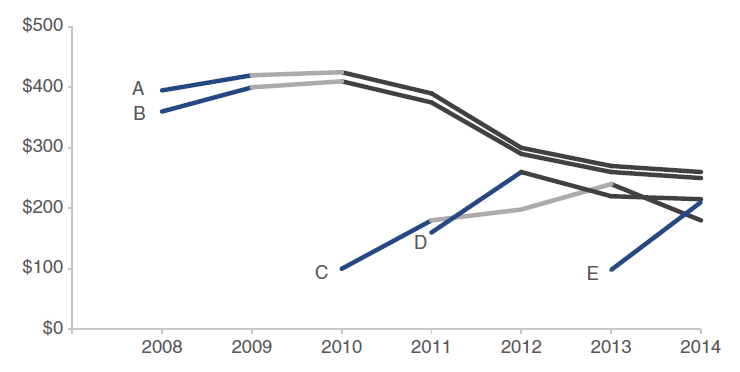

Chamar atenção para o que você deseja enfatizar

Chamar atenção para o que você deseja enfatizar

Chamar atenção para o que você deseja enfatizar

Chamar atenção para o que você deseja enfatizar

Chamar atenção para o que você deseja enfatizar

Chamar atenção para o que você deseja enfatizar

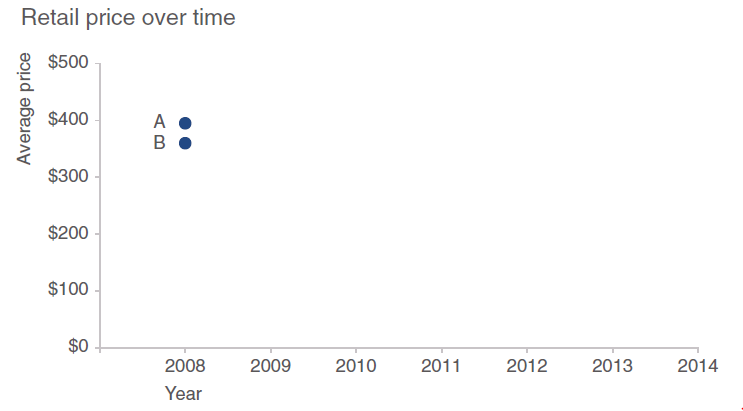

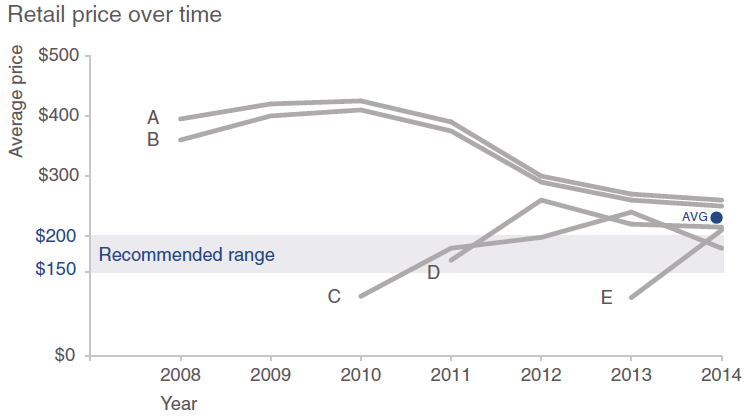

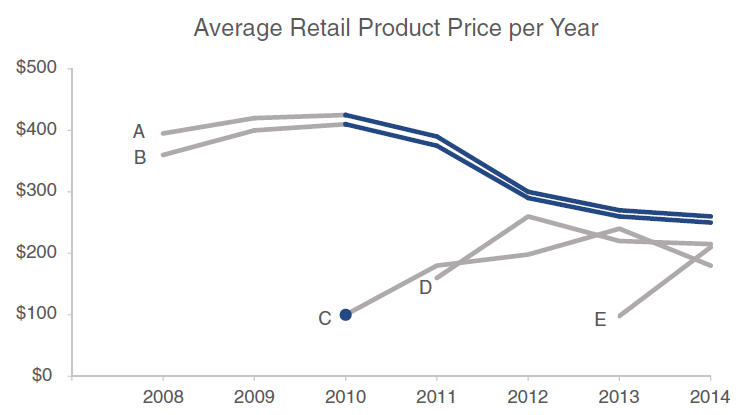

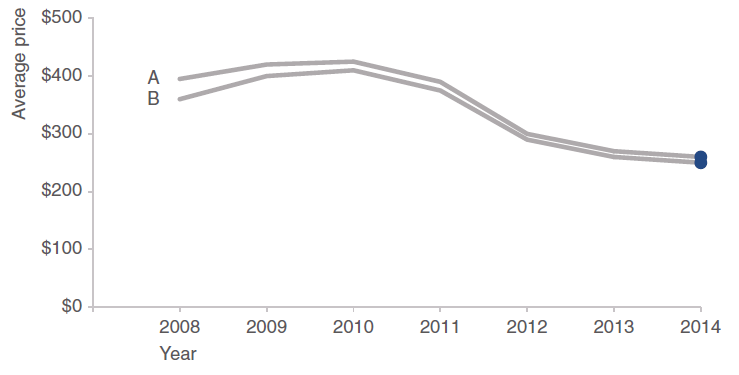

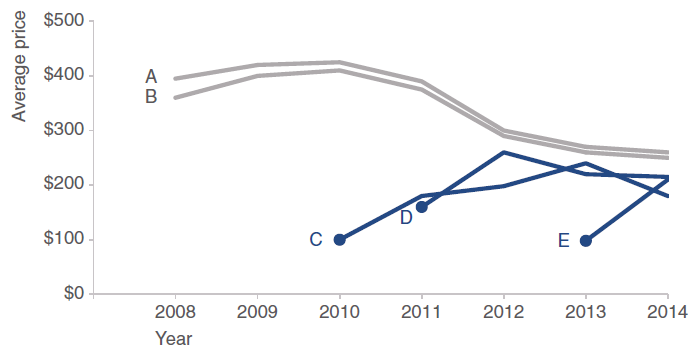

Contar uma história completa

Antes e depois

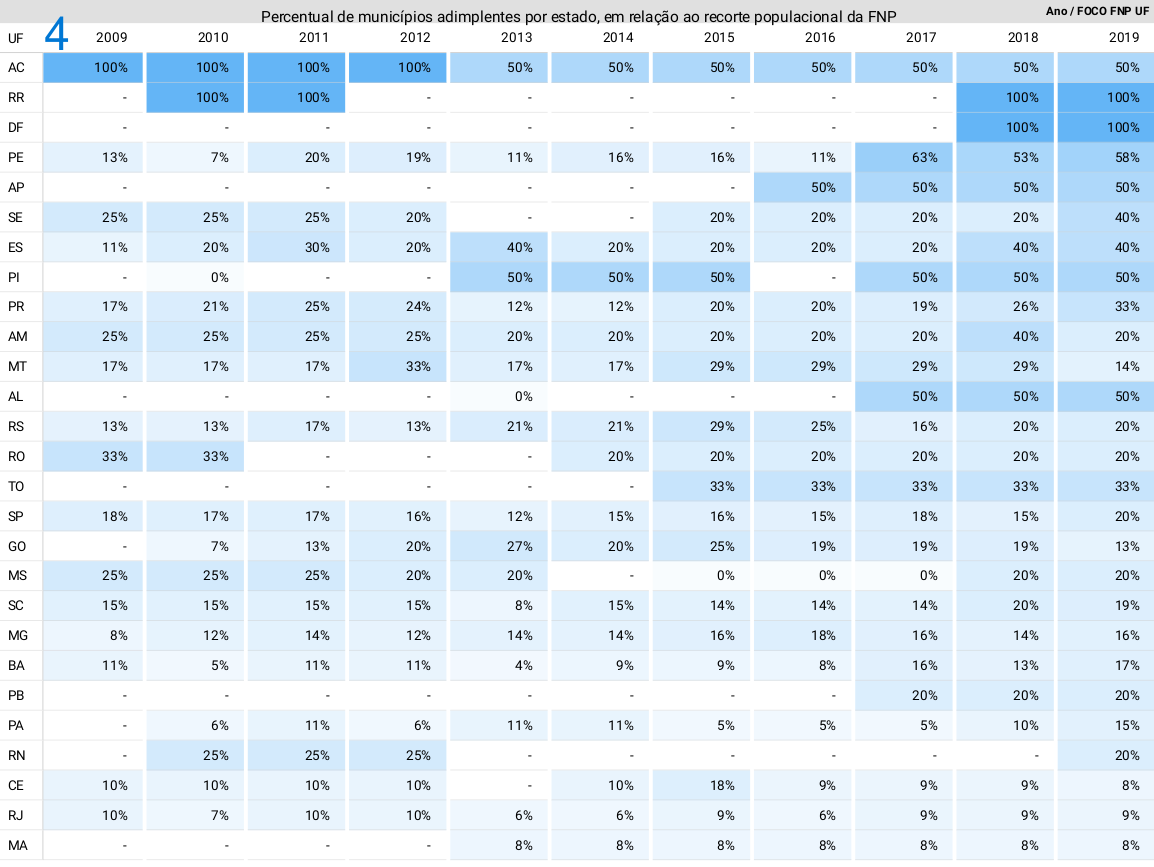

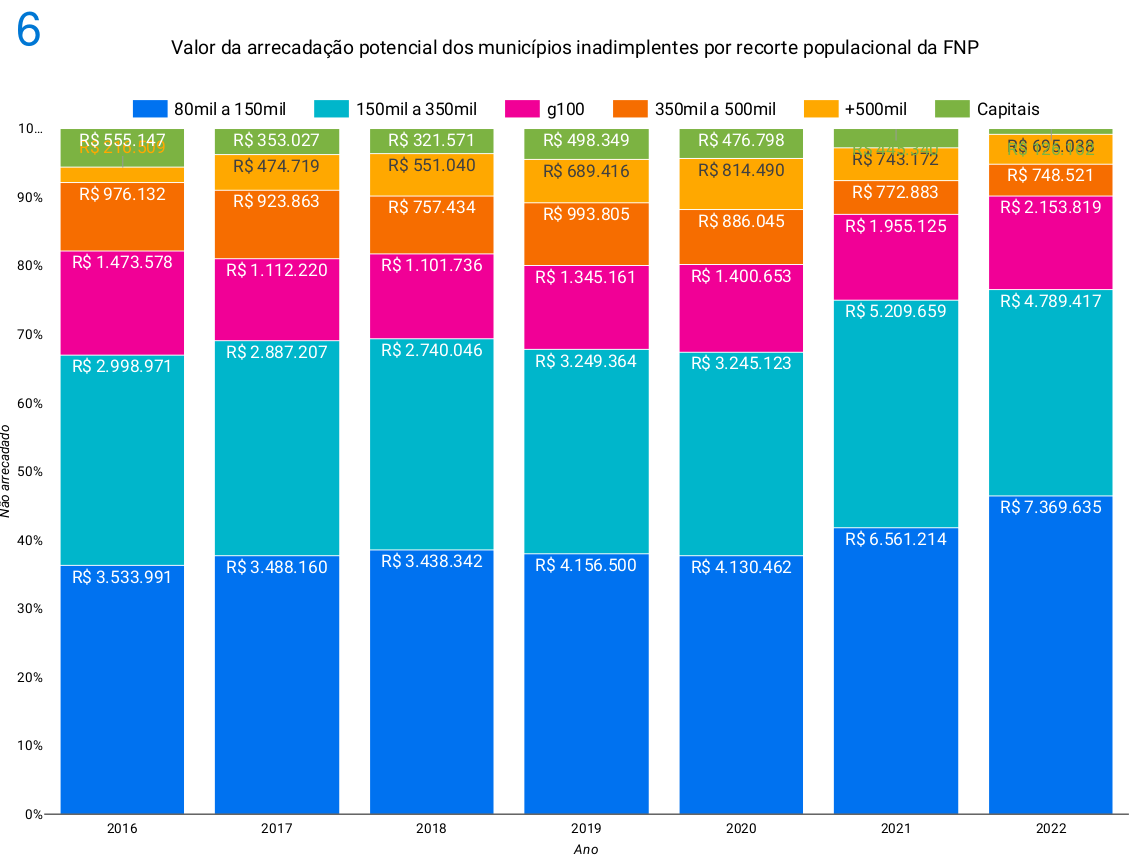

Casos concretos de vocês

Notas conclusivas

Gráfico eficiente

• Conta uma história com início, meio e fim;
• Todos elementos têm um objetivo;
• Possui sentido completo; e
• Ajuda a convencer quem o lê.

Como consultar sobre gráficos

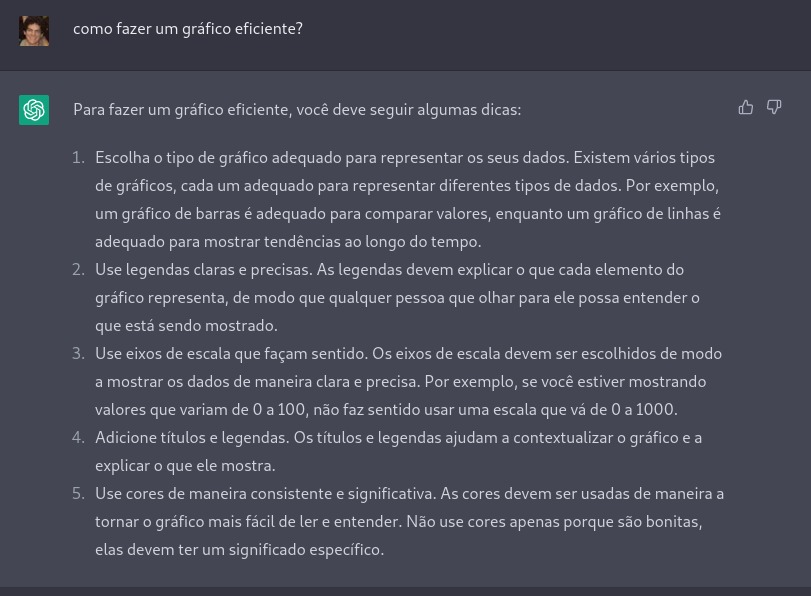

chatGPT

Referências úteis

Cole Nussbaumer Knaflic. Storytelling with Data: A Data Visualization Guide for Business Professionals

Andy Kirk. Data Visualisation: A Handbook For Data Driven Design (2019)

Claus O. Wilke. Fundamentals of Data Visualization

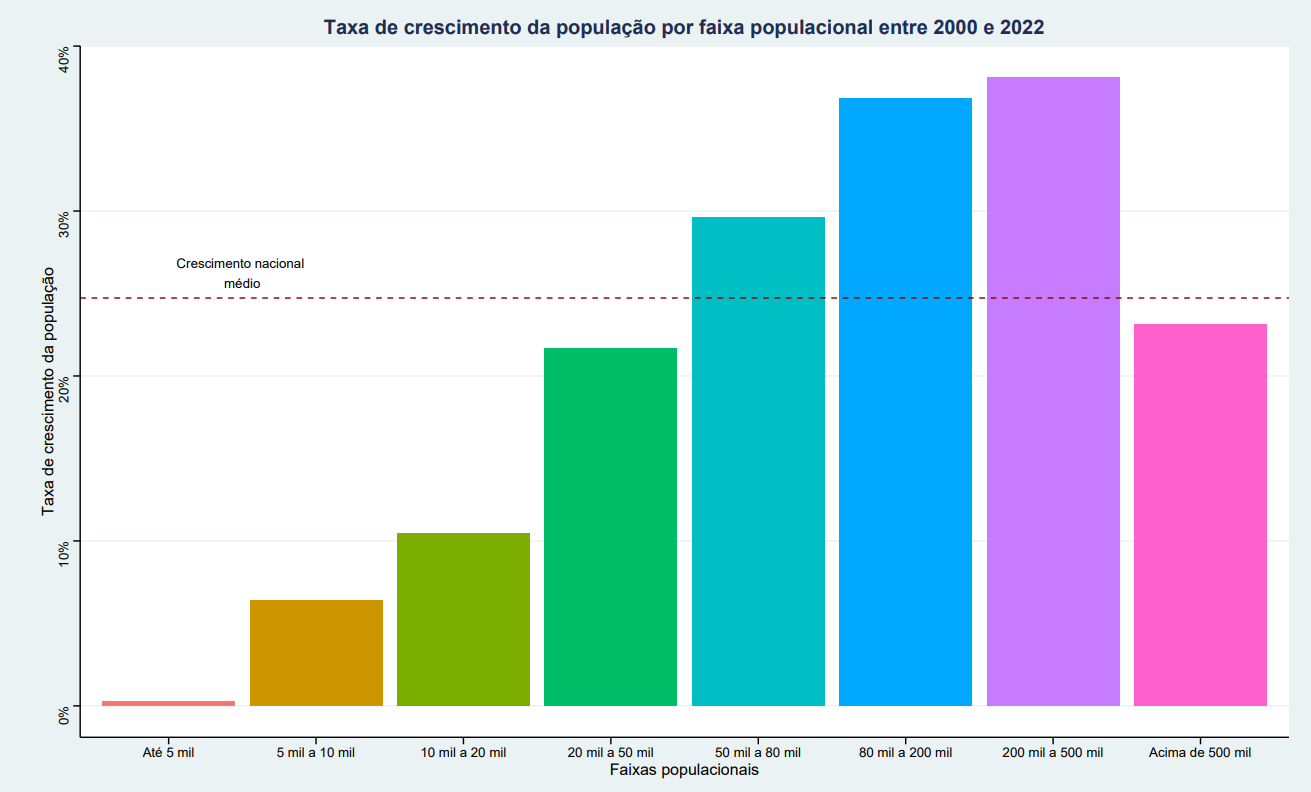

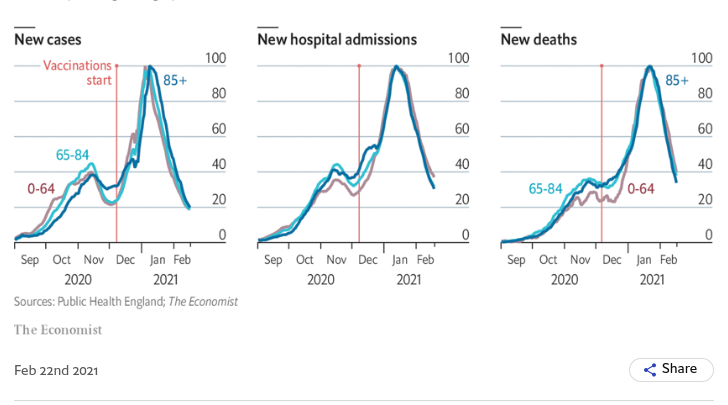

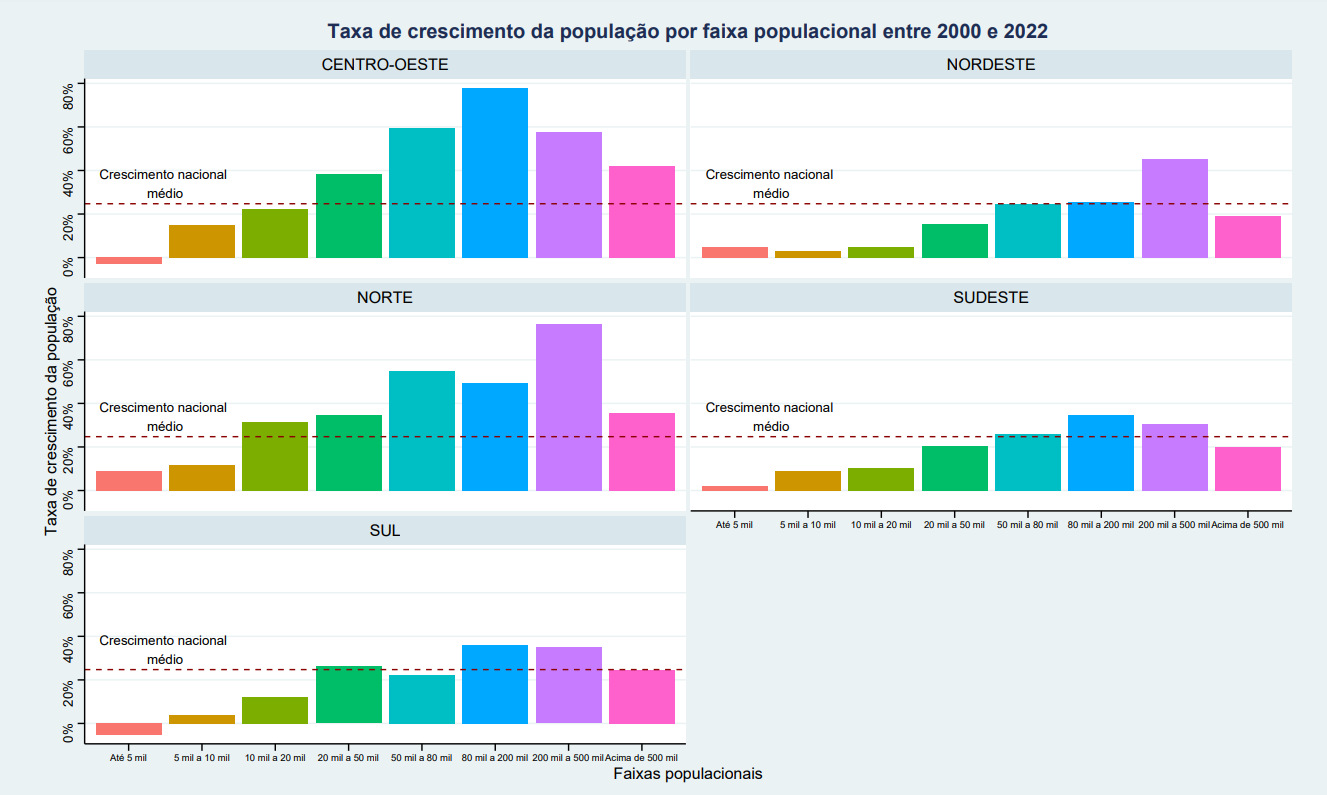

Bons exemplos

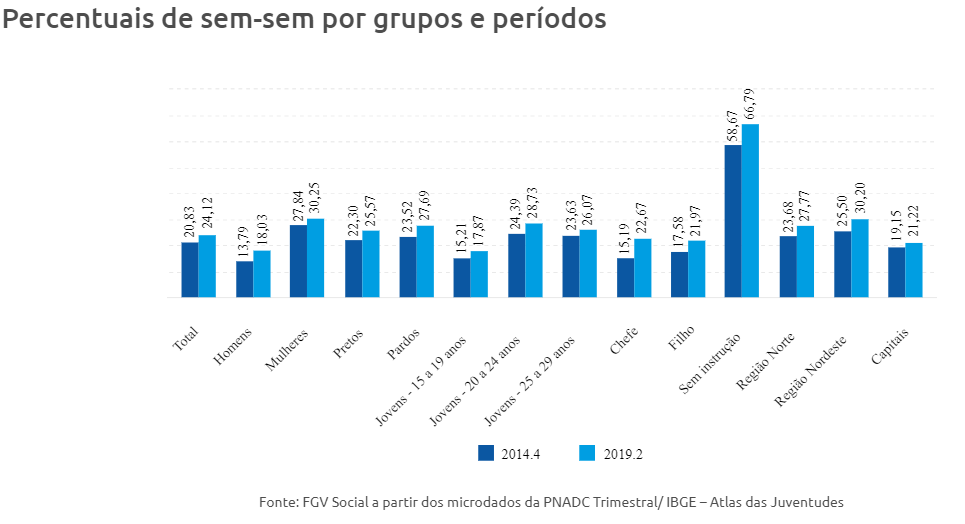

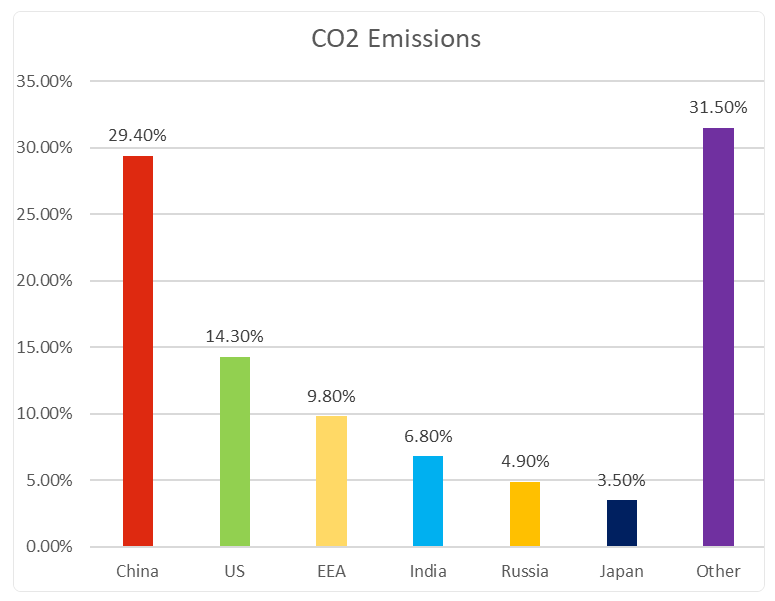

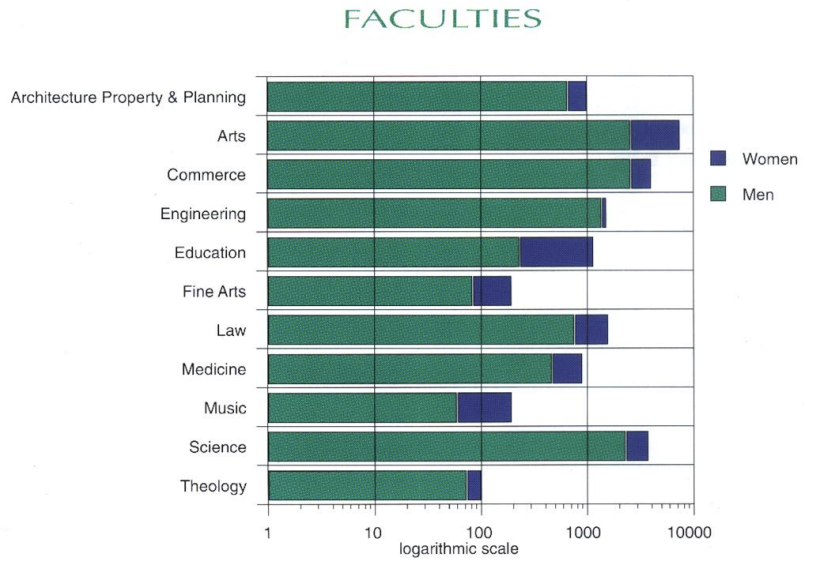

Maus exemplos

Muito obrigado!
